第 10 课：网络通信模型

# 第 10 课：网络通信模型

免责声明：本专栏仅用于安全工程学习研究，禁止使用本专栏介绍的技术做其他用途，否则后果自负，与本号无关。

第 8 课讲了主控端架构：界面、连接列表、功能窗口和插件调度如何串起来。本课继续往下一层看，重点讲网络通信模型。

新手读这类源码时容易犯一个错误：一看到 Send、OnReceive、TCP、UDP，就以为网络层已经知道“文件管理”“屏幕监控”“终端命令”这些业务含义。实际上不是这样。网络层只负责几件事：

  1. 监听端口。
  2. 接受连接或握手。
  3. 给连接绑定 ClientContext。
  4. 收到字节后写入缓存。
  5. 判断是否拼出完整业务包。
  6. 通过回调把事件交给主框架。
  7. 发送时把业务数据包装成网络包。
  8. 断开时清理上下文。

真正解释业务含义的是后面的 TOKEN_*、功能窗口和插件调度。第 11 课会继续讲协议和命令分发，本课先把网络层看清楚。

# 1. 本课学习目标

学完本课，你应该能回答这些问题：

问题 本课回答
HPSocket 在工程里做什么 它负责底层 TCP/UDP 监听、收发事件和连接 ID 管理
ISocketBase 的作用是什么 它把 TCP 和 UDP 封装成统一入口
ClientContext 为什么重要 它是一条连接的状态档案，保存连接 ID、缓存、密码、窗口和统计信息
TCP 与 UDP 的主要差异在哪里 TCP 在 OnAccept 创建上下文，UDP 在 OnHandShake 创建上下文
收包为什么要缓存 网络到达的是字节片段，必须判断完整包后才能分发

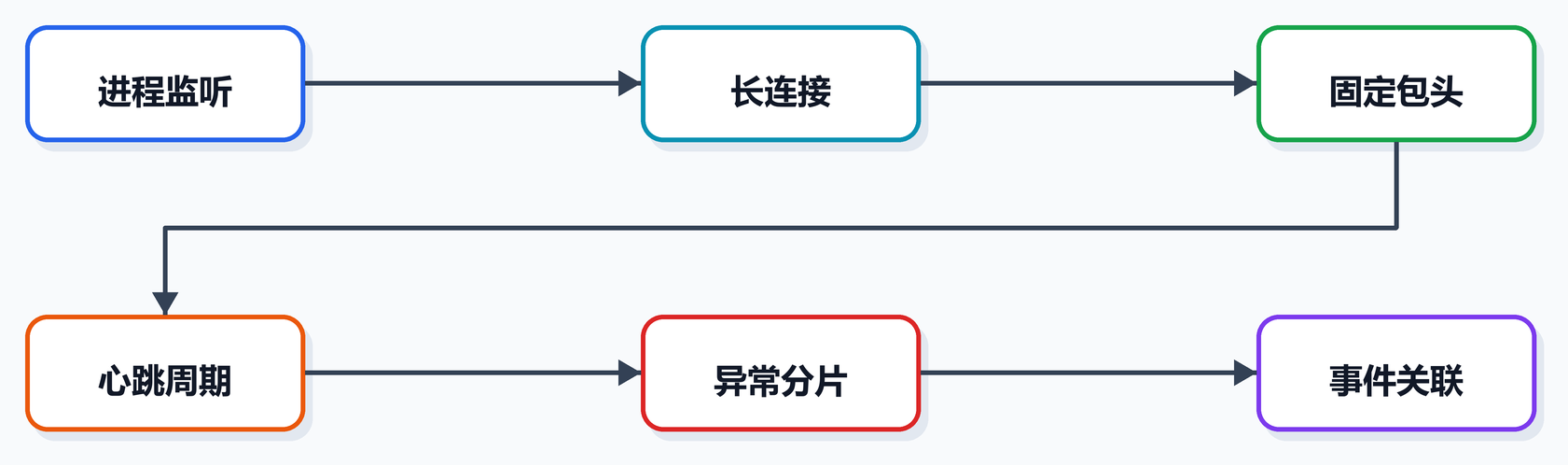

企业如何检测这类通信 结合进程监听、长连接、固定包头、心跳周期、异常分片和回调行为

# 2. 本课涉及源码目录和文件

源码文件 本课关注点
主控\Quick\ISocketBase.h 统一网络入口、Ssocket、ServerMap、NOTIFYPROC
主控\Quick\ISocketBase.cpp 根据 TCP/UDP 创建服务、统一发送、断开和关闭
主控\Quick\HpTcpServer.h TCP 服务类、HPSocket TCP 监听器接口
主控\Quick\HpTcpServer.cpp TCP 初始化、接入、收包、分包发送和断开清理
主控\Quick\HpUdpServer.h UDP 服务类、HPSocket UDP 监听器接口

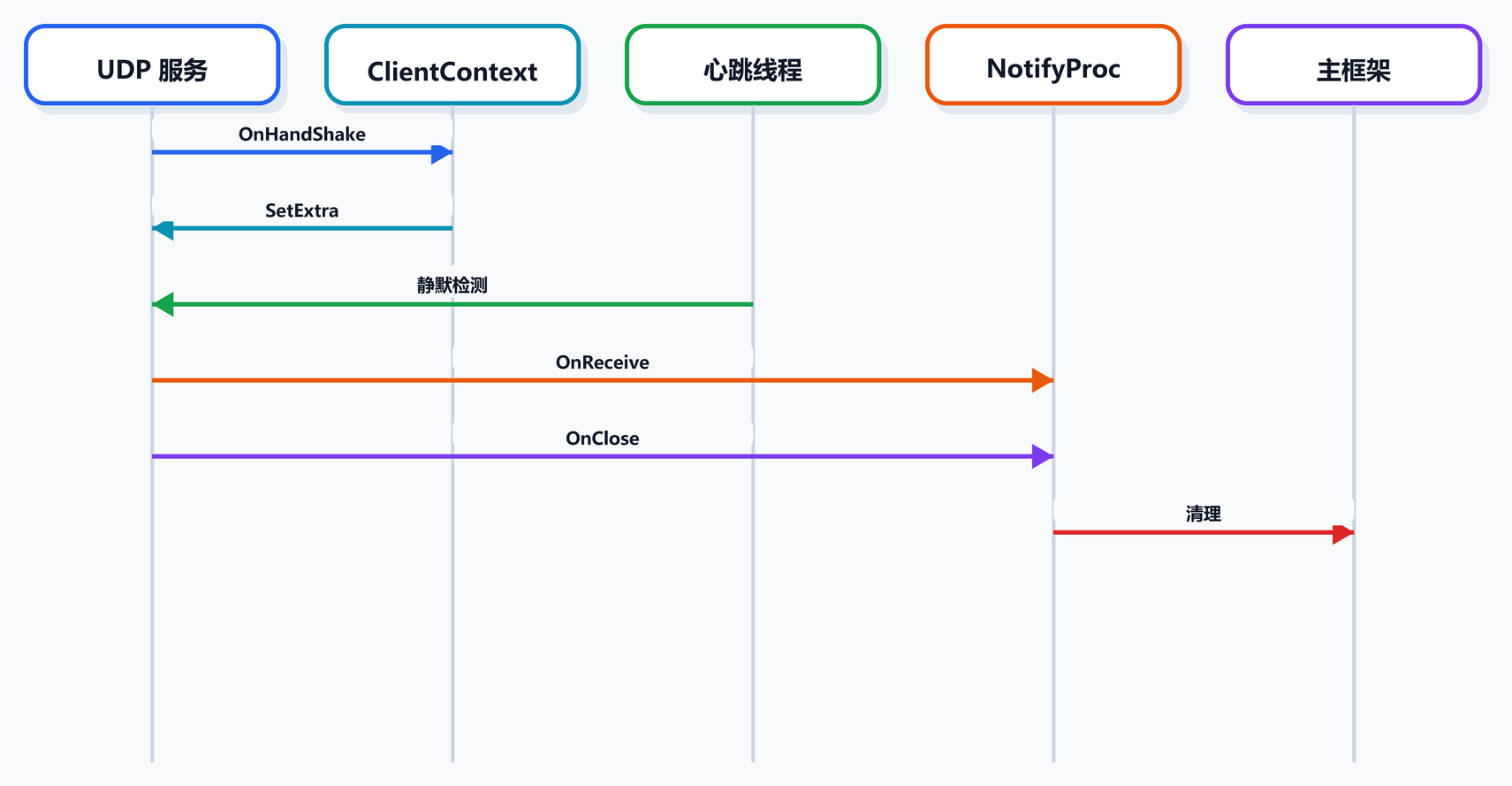

主控\Quick\HpUdpServer.cpp UDP 握手、心跳检测、收包、分包发送和断开清理
主控\Quick\macros.h ClientContext、e_socket、NC_* 回调码、缓冲区大小
主控\Quick\MainFrm.cpp NotifyProc 接收网络事件并转给主框架处理

本课不讲如何搭建外联链路，也不讲如何投递或运行远控组件。我们只从安全工程角度分析源码结构、危险信号、检测点和审计方法。

# 3. 网络层在整体工程中的位置

先看这一层的结构图：

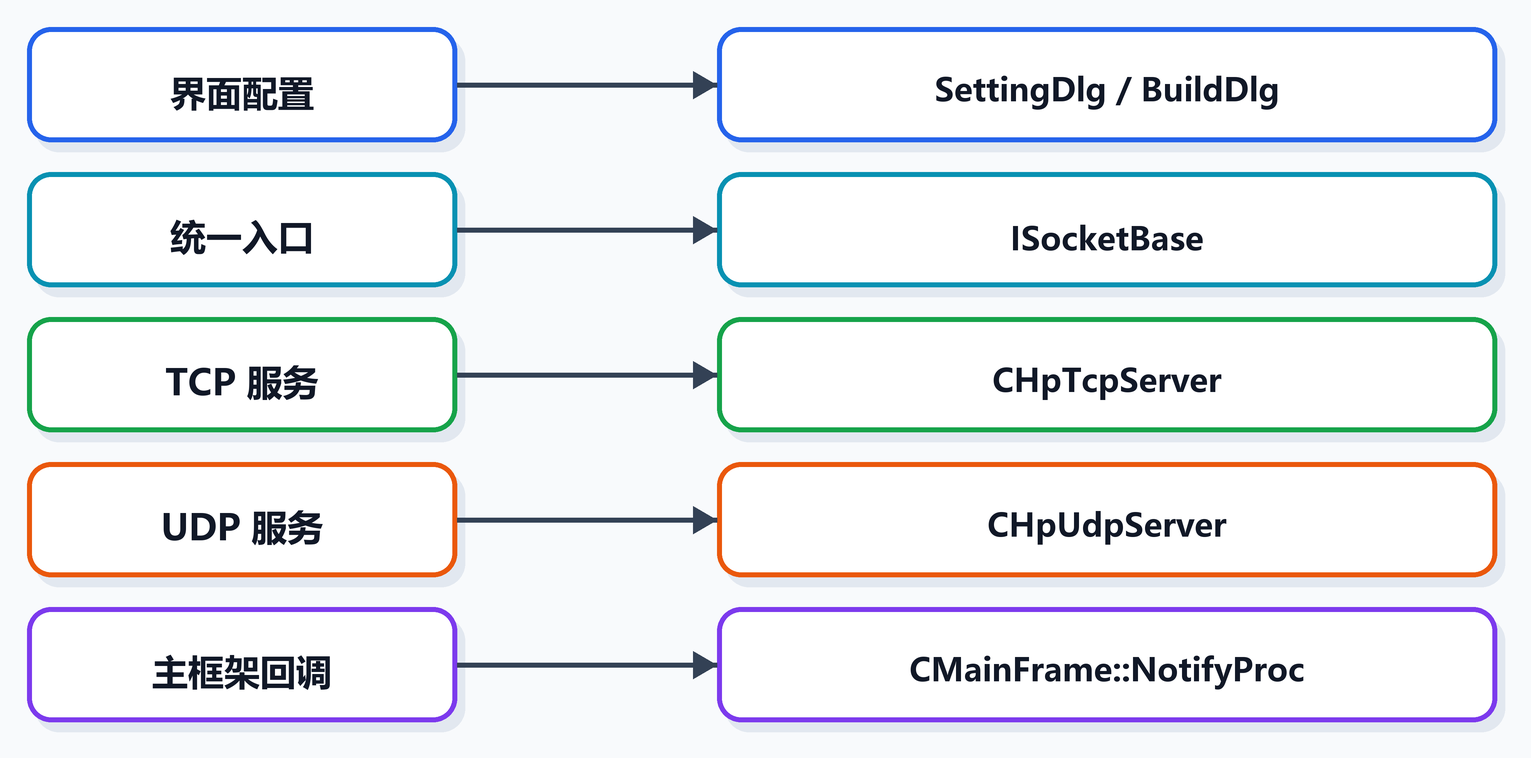

第 10 课图 1：网络层结构地图

这张图要按从上到下理解：

层级 代表对象 说明
界面配置 SettingDlg、BuildDlg 用户在界面里配置监听协议和端口
统一入口 ISocketBase 屏蔽 TCP/UDP 差异，给主控端提供统一 Send / Disconnect
TCP 服务 CHpTcpServer 使用 HPSocket 的 TCP Pull Server 模型
UDP 服务 CHpUdpServer 使用 HPSocket 的 UDP ARQ Server 模型
主框架回调 CMainFrame::NotifyProc 接收 NC_RECEIVE、NC_RECEIVE_COMPLETE、断开等事件

对新手来说，可以把 ISocketBase 理解成“总插座”：上层不直接关心当前连接到底是 TCP 还是 UDP，而是把 ClientContext 交给 ISocketBase，由它根据 switchsocket 分发到具体服务类。

# 4. 先补课：几个必须理解的概念

# 4.1 HPSocket 是什么

HPSocket 是一个 Windows 网络通信库。工程中通过它提供的接口完成监听、收包、发包、断开和连接 ID 管理。

在本源码里，你不需要一开始就理解 HPSocket 的全部实现。先记住这个模型：

角色 白话解释
CTcpPullServerPtr TCP 服务对象，收到数据后由上层主动 Fetch 取数据
CUdpArqServerPtr UDP ARQ 服务对象，在 UDP 之上维护类似连接的可靠传输语义
CONNID HPSocket 给一条连接分配的 ID
SetConnectionExtra 给连接 ID 绑定自己的业务对象
GetConnectionExtra 通过连接 ID 找回业务对象
Listener 回调 网络事件发生后调用上层函数，如 OnAccept、OnReceive、OnClose

# 4.2 IOCP 是什么

IOCP 是 Windows 的高性能异步 I/O 模型。它适合处理大量连接，因为网络事件不会简单阻塞在一个线程里。

本工程里文件名和变量名仍然保留了一些 iocp 字样，但本课关注的是 HPSocket 封装后的事件模型。你可以先理解成：

底层网络事件 -> HPSocket 回调 -> ClientContext -> NotifyProc -> 主控业务分发

# 4.3 字节流和业务包不是一回事

TCP 收到的是字节流，UDP 收到的是数据报，二者都不等于“业务命令”。源码需要自己定义业务包结构，再从缓存中判断一个包是否收齐。

本工程的简化包结构如下：

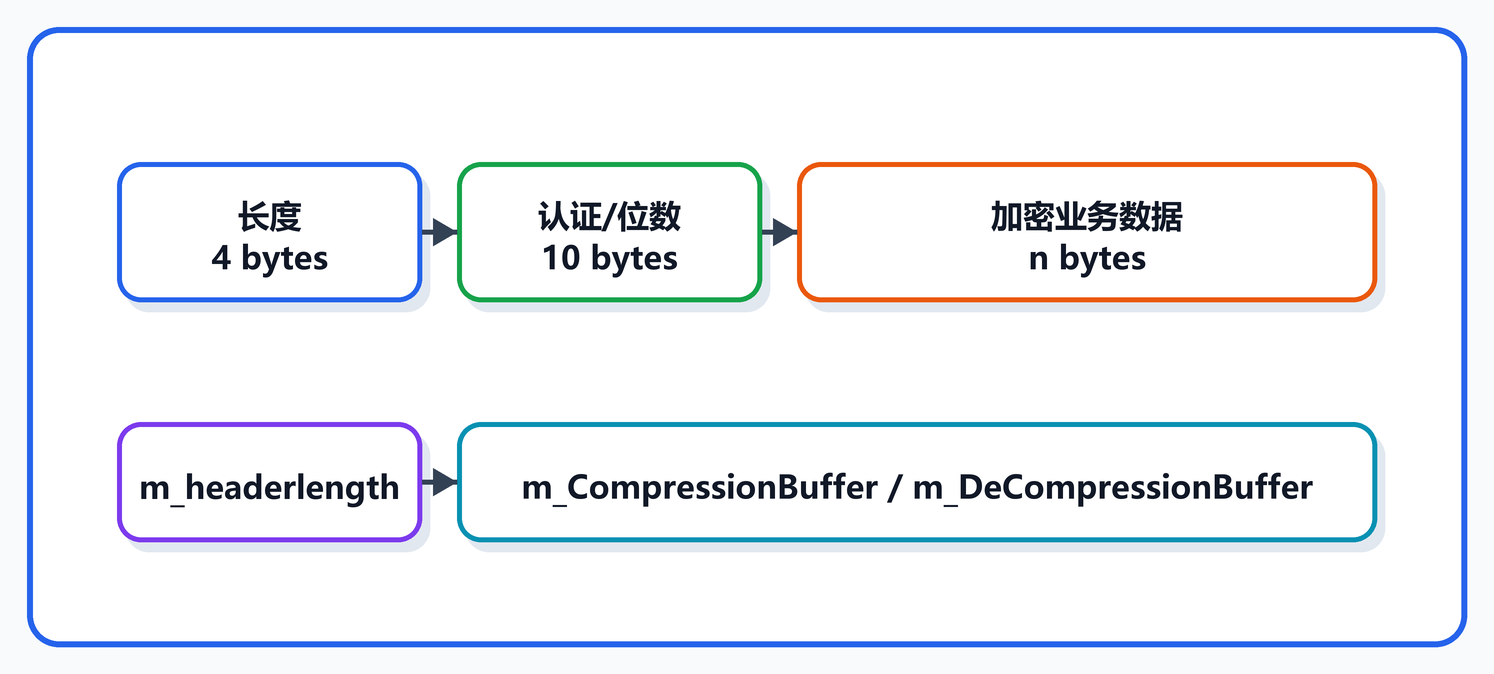

第 10 课图 4：业务包结构

Debug 场景下，可以把包头理解为：

字段 作用 防御关注点
4 字节长度 表示总包长 固定长度字段、异常大包、长度和实际数据不一致
10 字节认证/位数信息 保存通信标识和客户端位数等信息 固定偏移字段、认证设计弱、可被伪造风险
加密业务数据 真正交给上层的业务内容 解包、解密、命令分发和插件数据

源码中 m_headerlength = itnnum + 10。Debug 分支里 itnnum = 4，正好对应“4 字节长度 + 10 字节标识”。Release 分支受保护宏影响，审计时要结合编译条件确认真实头部长度。

# 5. 关键常量和结构

先看 macros.h 里的几个基础定义。

// 源码位置：主控\Quick\macros.h:79-97
// 防御分析：e_socket 决定连接走 TCP 还是 UDP；NC_* 是网络层向主框架上报的事件类型。
enum e_socket
{
    tcp,
    udp,
};

#define NC_CLIENT_CONNECT       0x0001
#define NC_CLIENT_DISCONNECT    0x0002
#define NC_TRANSMIT             0x0003
#define NC_RECEIVE              0x0004
#define NC_RECEIVE_COMPLETE     0x0005
#define NC_SEND_SHELCODE_32     0x0006
#define NC_SEND_SHELCODE_64     0x0007

// 防御分析：固定的大缓冲区上限会形成网络行为特征，也需要关注异常大包。
#define MAX_SEND_BUFFER         65535
#define MAX_RECV_BUFFER         65535
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

这段常量定义解决了连接类型、网络回调、完整包回调和发送分片上限几个问题。相关防御判断已经放在代码注释里：ISocketBase::Send 会依据连接类型选择发送实现，NC_RECEIVE_COMPLETE 才适合进入协议解析，NC_SEND_SHELCODE_* 只做高风险分支标记，MAX_SEND_BUFFER 会影响大块传输的网络形态。

再看 ClientContext 的网络相关字段。

// 源码位置：主控\Quick\macros.h:222-268
struct ClientContext
{
    ULONG_PTR m_Socket;

    // 防御分析：发送缓存、收包缓存、解包后缓存，是网络审计最关键的三块缓冲区。
    CBuffer m_WriteBuffer;
    CBuffer m_CompressionBuffer;
    CBuffer m_DeCompressionBuffer;

    // 防御分析：功能窗口绑定在连接上下文里，网络回调可能间接触碰 UI。
    int m_Dialog[2];

    int       m_allpack_rev;
    long long m_alldata_rev;
    int       m_allpack_send;
    long long m_alldata_send;

    int  IsConnect;
    CLCS m_clcs_send_rec_close;

    BOOL     m_bIsMainSocket;
    e_socket switchsocket;
    TCHAR    szAddress[20];
    USHORT   usPort;
    PVOID    m_server;
    byte     m_password[10];

    TCHAR m_ip[255];
    USHORT m_port;
    BOOL bisx86;
    LOGININFO* LoginInfo;
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

学习这个结构时，可以把它拆成五组：

字段组 代表字段 说明
连接身份 m_Socket、switchsocket、m_server 标识连接 ID、协议类型和所属服务对象
缓冲区 m_WriteBuffer、m_CompressionBuffer、m_DeCompressionBuffer 发送、接收和解包都围绕它们完成
统计信息 m_allpack_rev、m_alldata_send 可用于流量画像和异常计数
状态与同步 IsConnect、m_clcs_send_rec_close 判断连接是否有效，保护收发关闭过程
业务绑定 m_Dialog、LoginInfo、pView 后续把连接绑定到 UI 和业务窗口

# 6. ISocketBase：统一网络入口

ISocketBase 是主控端网络层最适合新手先读的类，因为它不处理复杂收包细节，只负责选择具体实现。

// 源码位置：主控\Quick\ISocketBase.h:7-33
struct Ssocket
{
    PVOID socketserver;
    TCHAR m_ip[255];
    int m_port;
    e_socket m_e_socket;
    BOOL runok;
    BOOL m_stop;
};

typedef void (CALLBACK* NOTIFYPROC)(ClientContext*, UINT nCode);
typedef std::map<int, Ssocket*> ServerMap;

class ISocketBase
{
public:
    ServerMap g_servermap;

    bool Addserver(NOTIFYPROC pNotifyProc, CMainFrame* pFrame,
        serverstartdate* m_serverstartdate);

    virtual void Send(ClientContext* pContext, LPBYTE lpData, UINT nSize);
    void DelServer(serverstartdate* m_serverstartdate);
    void Shutdown();
    void Disconnect(ClientContext* m_pContext);
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

这里的设计意图很明确：

对象 作用
Ssocket 保存一个监听服务的服务对象、IP、端口、协议和运行状态
ServerMap 管理多个监听服务
NOTIFYPROC 网络层向主框架上报事件的函数指针
Addserver 根据配置创建 TCP 或 UDP 服务
Send 根据 ClientContext::switchsocket 转发到 TCP 或 UDP 发送函数

# 7. 监听服务是怎么创建的

Addserver 会根据界面配置里的协议类型创建不同服务。

// 源码位置：主控\Quick\ISocketBase.cpp:8-43
bool ISocketBase::Addserver(
    NOTIFYPROC pNotifyProc,
    CMainFrame* pFrame,
    serverstartdate* m_serverstartdate)
{
    Ssocket* S_socket = new Ssocket;
    _tcscpy_s(S_socket->m_ip, m_serverstartdate->ip.GetBuffer());
    S_socket->m_port = _ttoi(m_serverstartdate->port);

    if (m_serverstartdate->m_net.Compare(_T("TCP")) == 0)
    {
        // 防御分析：TCP 监听服务，回调仍然统一注册到主框架 NotifyProc。
        CHpTcpServer* m_iocpServer = new CHpTcpServer;
        S_socket->socketserver = m_iocpServer;
        S_socket->m_e_socket = tcp;
        S_socket->runok = m_iocpServer->Initialize(
            pNotifyProc, 99999, S_socket->m_ip, S_socket->m_port);
    }
    else
    {
        // 防御分析：UDP 监听服务，后续在 OnHandShake 创建连接上下文。
        CHpUdpServer* m_udpServer = new CHpUdpServer;
        S_socket->socketserver = m_udpServer;
        S_socket->m_e_socket = udp;
        S_socket->runok = m_udpServer->Initialize(
            pNotifyProc, 99999, S_socket->m_ip, S_socket->m_port);
    }

    // 防御分析：服务对象进入全局表，后续关闭、发送和审计都依赖这张表。
    g_servermap.insert(MAKE_PAIR(ServerMap, (int)S_socket->socketserver, S_socket));
    return S_socket->runok;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

这段代码的审计重点：

检查项 为什么重要
监听 IP 源码中实际启动时使用 0.0.0.0，意味着绑定所有网卡
监听端口 来源于界面配置，企业侧应记录配置来源和启动时间
协议选择 TCP/UDP 两条链路行为不同，检测规则也不同
回调函数 所有网络事件最终进入 NotifyProc
服务表 需要确认关闭服务时能释放对象、断开连接并清理表项

# 8. TCP 服务初始化

TCP 服务使用 CTcpPullServerPtr，类声明如下：

// 源码位置：主控\Quick\HpTcpServer.h:9-40
typedef void (CALLBACK* NOTIFYPROC)(ClientContext*, UINT nCode);

class CHpTcpServer : public CTcpPullServerListener
{
public:
    CTcpPullServerPtr m_TcpServer;
    NOTIFYPROC m_pNotifyProc;
    ContextList m_listFreePool;
    CLCS m_clcs;

    BOOL Initialize(NOTIFYPROC pNotifyProc, int nMaxConnections,
        TCHAR* ip, int nPort);
    void Send(ClientContext* pContext, LPBYTE lpData, UINT nSize);
    BOOL SendWithSplit(CONNID dwConnID, LPBYTE lpData,
        UINT nSize, UINT nSplitSize);

    virtual EnHandleResult OnAccept(ITcpServer* pSender,
        CONNID dwConnID, UINT_PTR soClient);
    virtual EnHandleResult OnReceive(ITcpServer* pSender,
        CONNID dwConnID, int iLength);
    virtual EnHandleResult OnClose(ITcpServer* pSender,
        CONNID dwConnID, EnSocketOperation enOperation, int iErrorCode);

    int m_headerlength;
    BOOL B_run;
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

初始化函数节选如下：

// 源码位置：主控\Quick\HpTcpServer.cpp:26-52
BOOL CHpTcpServer::Initialize(
    NOTIFYPROC pNotifyProc,
    int nMaxConnections,
    TCHAR* ip,
    int nPort)
{
    int itnnum = 99;

    // 防御分析：设置最大连接数、发送策略、NoDelay 和回调同步策略。
    m_TcpServer->SetMaxConnectionCount(ONLINE_NUM * 2);
    m_maxConnection = nMaxConnections;
    m_TcpServer->SetSendPolicy(SP_DIRECT);
    m_TcpServer->SetNoDelay(TRUE);
    m_TcpServer->SetOnSendSyncPolicy(OSSP_RECEIVE);
    m_pNotifyProc = pNotifyProc;

    _tcscpy_s(m_ip, ip);
    m_port = nPort;
    m_stop = FALSE;
    m_headerlength = itnnum + 10;

    // 防御分析：实际监听绑定到 0.0.0.0，企业侧应重点记录监听端口和进程路径。
    return m_TcpServer->Start(_T("0.0.0.0"), nPort);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

这段监听初始化要放在源码注释里看：最大连接数可以和实际连接峰值对比，直接发送策略和 SetNoDelay(TRUE) 会影响小包间隔，回调同步策略会影响并发模型，Start("0.0.0.0", nPort) 则是主机侧监听检测的核心信号。

# 9. TCP 接入：OnAccept

TCP 建立连接后，OnAccept 创建或复用 ClientContext。

// 源码位置：主控\Quick\HpTcpServer.cpp:63-101
EnHandleResult CHpTcpServer::OnAccept(
    ITcpServer* pSender,
    CONNID dwConnID,
    UINT_PTR soClient)
{
    if (!B_run)
        return HR_ERROR;

    ClientContext* pContext = NULL;

    // 防御分析：优先从空闲池复用上下文；复用对象必须彻底清理旧状态。
    m_clcs.lock();
    if (!m_listFreePool.IsEmpty())
        pContext = m_listFreePool.RemoveHead();
    else
        pContext = new(std::nothrow) ClientContext;
    m_clcs.unlock();

    if (pContext == NULL)
        return HR_ERROR;

    // 防御分析：清零后重新绑定连接 ID、协议类型、服务对象和远端地址。
    ZeroMemory(pContext, sizeof(ClientContext));
    pContext->m_Socket = dwConnID;
    pContext->switchsocket = tcp;
    pContext->m_server = this;
    pContext->IsConnect = 666;

    int iAddressLen = sizeof(pContext->szAddress) / sizeof(TCHAR);
    pSender->GetRemoteAddress(
        dwConnID, pContext->szAddress, iAddressLen, pContext->usPort);

    // 防御分析：HPSocket 连接 ID 与业务上下文绑定，后续收发都依赖这一步。
    if (!m_TcpServer->SetConnectionExtra(dwConnID, pContext))
        return HR_ERROR;

    return HR_OK;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

这段代码里有两个新手必须理解的点：

  1. dwConnID 是网络库的连接 ID，不是业务对象。
  2. ClientContext 是业务对象，靠 SetConnectionExtra 绑定到连接 ID。

审计时要看三件事：

审计点 说明
空闲池复用 复用对象前是否清零，旧指针、旧缓存、旧窗口是否残留
远端地址记录 是否记录了 szAddress 和 usPort，是否进入日志
绑定失败处理 SetConnectionExtra 失败后是否释放 pContext，否则可能泄漏

# 10. TCP 收包时序

TCP 收包链路如下：

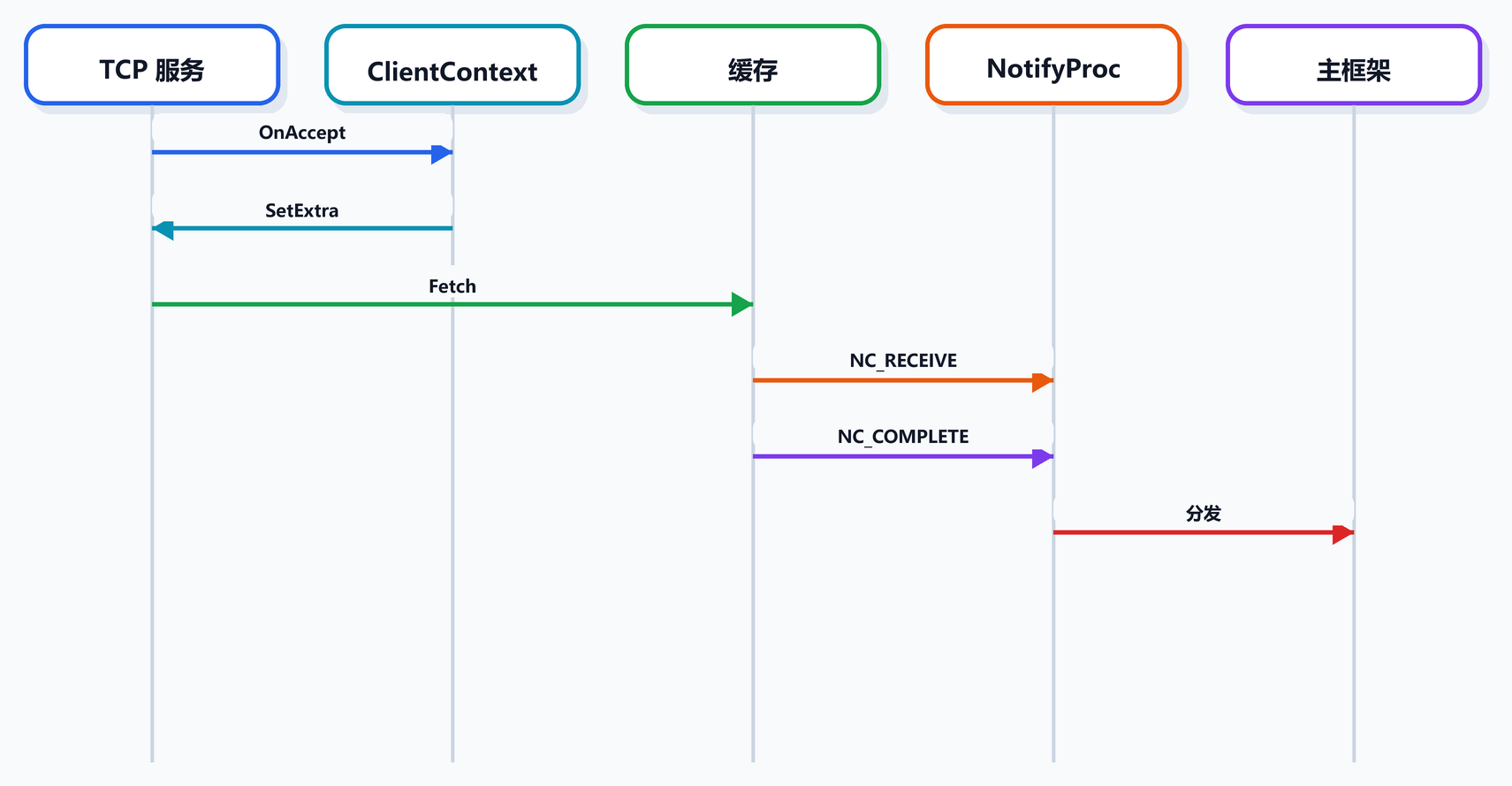

第 10 课图 2：TCP 收包时序

读图时要记住：

阶段 说明
OnAccept 连接进来，创建 ClientContext
SetExtra 连接 ID 绑定上下文
Fetch TCP Pull 模型主动把数据取出来
写缓存 字节进入 m_CompressionBuffer
NC_RECEIVE 通知主框架“有数据到了”
NC_RECEIVE_COMPLETE 拼出完整包后再通知业务分发

下面是安全化节选：省略可直接复用的高风险特殊分支，仅保留防御分析所需的通用收包逻辑。

// 源码位置：主控\Quick\HpTcpServer.cpp:111-207
EnHandleResult CHpTcpServer::OnReceive(
    ITcpServer* pSender,
    CONNID dwConnID,
    int iLength)
{
    ClientContext* pContext = NULL;

    // 防御分析：通过连接 ID 找回业务上下文。
    // 审计时要注意：如果 GetConnectionExtra 失败，后续不能继续使用空指针。
    if ((!m_TcpServer->GetConnectionExtra(dwConnID, (PVOID*)&pContext))
        && (pContext != nullptr) && (iLength <= 0))
        return HR_ERROR;

    if (pContext->IsConnect != 666)
        return HR_ERROR;

    // 防御分析：TCP Pull 模型需要 Fetch，把网络库中的数据取到本地缓冲区。
    PBYTE pData = new BYTE[iLength];
    m_TcpServer->Fetch(dwConnID, pData, iLength);
    pContext->m_CompressionBuffer.Write((PBYTE)pData, iLength);
    SAFE_DELETE_AR(pData);

    // 防御分析：先通知“收到字节”，此时还不能保证业务包完整。
    m_pNotifyProc(pContext, NC_RECEIVE);

    while ((int)pContext->m_CompressionBuffer.GetBufferLen() > m_headerlength)
    {
        if (pContext->m_password[8] != TOKEN_ACTIVED)
        {
            // 防御分析：第一次包头会写入通信标识和位数信息。
            memcpy(pContext->m_password,
                pContext->m_CompressionBuffer.GetBuffer(4), 10);
            pContext->bisx86 =
                (pContext->m_password[9] == 1) ? FALSE : TRUE;
        }

        int nSize = 0;
        CopyMemory(&nSize,
            pContext->m_CompressionBuffer.GetBuffer(0), sizeof(int));

        if ((nSize > 0)
            && ((int)pContext->m_CompressionBuffer.GetBufferLen() >= nSize))
        {
            // 防御分析：完整包到齐后，才写入解包缓存并触发完整包回调。
            pContext->m_DeCompressionBuffer.ClearBuffer();
            pContext->m_DeCompressionBuffer.Write(
                pContext->m_CompressionBuffer.GetBuffer(m_headerlength),
                nSize - m_headerlength,
                1,
                pContext->m_password);

            m_pNotifyProc(pContext, NC_RECEIVE_COMPLETE);
            pContext->m_CompressionBuffer.Delete(nSize);
        }
        else
        {
            break;
        }
    }

    return HR_OK;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

# 11. UDP 服务初始化和心跳

UDP 服务类使用 CUdpArqServerPtr。它不是普通裸 UDP，而是 UDP ARQ 模型，源码里还配置了静默连接检测和心跳清理。

// 源码位置：主控\Quick\HpUdpServer.h:7-42
typedef void (CALLBACK* NOTIFYPROC)(ClientContext*, UINT nCode);

class CHpUdpServer : public CHpUdpServerListener
{
public:
    CUdpArqServerPtr m_UdpServer;
    NOTIFYPROC m_pNotifyProc;
    ContextList m_listFreePool;
    CLCS m_clcs;
    HANDLE hThreadHeartWorker;

    BOOL Initialize(NOTIFYPROC pNotifyProc, int nMaxConnections,
        TCHAR* ip, int nPort);
    static unsigned __stdcall ThreadHeartbeat(LPVOID WorkContext);

    virtual EnHandleResult OnHandShake(IUdpServer* pSender, CONNID dwConnID);
    virtual EnHandleResult OnReceive(IUdpServer* pSender, CONNID dwConnID,
        const BYTE* pData, int iLength);
    virtual EnHandleResult OnClose(IUdpServer* pSender, CONNID dwConnID,
        EnSocketOperation enOperation, int iErrorCode);
};
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

初始化节选：

// 源码位置：主控\Quick\HpUdpServer.cpp:32-76
BOOL CHpUdpServer::Initialize(
    NOTIFYPROC pNotifyProc,
    int nMaxConnections,
    TCHAR* ip,
    int nPort)
{
    int itnnum = 99;

    // 防御分析：UDP ARQ 的静默检测、消息大小、重传和刷新策略会形成网络画像。
    m_UdpServer->SetDetectAttempts(3);
    m_UdpServer->SetDetectInterval(30000);
    m_UdpServer->SetMaxMessageSize(4096);
    m_UdpServer->SetMaxConnectionCount(ONLINE_NUM * 2);
    m_UdpServer->SetSendPolicy(SP_DIRECT);
    m_UdpServer->SetNoDelay(TRUE);
    m_UdpServer->SetTurnoffCongestCtrl(TRUE);
    m_UdpServer->SetFlushInterval(10);
    m_UdpServer->SetResendByAcks(2);

    m_pNotifyProc = pNotifyProc;
    _tcscpy_s(m_ip, ip);
    m_port = nPort;
    m_headerlength = itnnum + 10;

    BOOL ret = m_UdpServer->Start(_T("0.0.0.0"), nPort);
    if (ret)
    {
        // 防御分析：启动心跳工作线程，用于断开静默连接。
        hThreadHeartWorker = (HANDLE)_beginthreadex(
            NULL, 0, ThreadHeartbeat, (void*)this, 0, &nThreadID);
    }

    return ret;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

心跳线程节选：

// 源码位置：主控\Quick\HpUdpServer.cpp:80-92
unsigned CHpUdpServer::ThreadHeartbeat(LPVOID thisContext)
{
    CHpUdpServer* pThis = reinterpret_cast<CHpUdpServer*>(thisContext);

    while (pThis->B_run)
    {
        for (int i = 0; i < 10 && pThis->B_run; i++)
            Sleep(500);

        // 防御分析：周期性断开静默连接，检测侧可关注稳定的心跳/静默清理周期。
        pThis->m_UdpServer->DisconnectSilenceConnections(30000);
    }

    return 0;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

UDP 模型的检测重点：

字段或函数 意义
SetDetectInterval(30000) 30 秒静默检测周期
SetMaxMessageSize(4096) 单消息大小限制
SetFlushInterval(10) 很短的刷新间隔
SetResendByAcks(2) ARQ 重传行为
DisconnectSilenceConnections(30000) 静默连接清理

# 12. UDP 握手和收包时序

UDP 的连接上下文不是在 OnAccept 里创建，而是在 OnHandShake 里创建。

第 10 课图 3：UDP 握手与心跳时序

OnHandShake 节选：

// 源码位置：主控\Quick\HpUdpServer.cpp:109-148
EnHandleResult CHpUdpServer::OnHandShake(
    IUdpServer* pSender,
    CONNID dwConnID)
{
    if (!B_run)
        return HR_ERROR;

    ClientContext* pContext = NULL;

    // 防御分析：UDP 在握手阶段创建或复用连接上下文。
    m_clcs.lock();
    if (!m_listFreePool.IsEmpty())
        pContext = m_listFreePool.RemoveHead();
    else
        pContext = new(std::nothrow) ClientContext;
    m_clcs.unlock();

    if (pContext == NULL)
        return HR_ERROR;

    ZeroMemory(pContext, sizeof(ClientContext));
    pContext->m_Socket = dwConnID;
    pContext->switchsocket = udp;
    pContext->m_server = this;
    pContext->IsConnect = 666;

    int iAddressLen = sizeof(pContext->szAddress) / sizeof(TCHAR);
    pSender->GetRemoteAddress(
        dwConnID, pContext->szAddress, iAddressLen, pContext->usPort);

    if (!m_UdpServer->SetConnectionExtra(dwConnID, pContext))
        return HR_ERROR;

    return HR_OK;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

UDP 收包和 TCP 很像，只是数据通过回调参数直接传进来，不需要 Fetch。

// 源码位置：主控\Quick\HpUdpServer.cpp:158-207
EnHandleResult CHpUdpServer::OnReceive(
    IUdpServer* pSender,
    CONNID dwConnID,
    const BYTE* pData,
    int iLength)
{
    ClientContext* pContext = NULL;

    // 防御分析：通过连接 ID 找回 UDP 连接上下文。
    if ((!m_UdpServer->GetConnectionExtra(dwConnID, (PVOID*)&pContext))
        && (pContext != nullptr) && (iLength <= 0))
        return HR_ERROR;

    if (pContext->IsConnect != 666)
        return HR_ERROR;

    pContext->m_CompressionBuffer.Write((PBYTE)pData, iLength);
    m_pNotifyProc(pContext, NC_RECEIVE);

    while ((int)pContext->m_CompressionBuffer.GetBufferLen() > m_headerlength)
    {
        int nSize = 0;
        CopyMemory(&nSize,
            pContext->m_CompressionBuffer.GetBuffer(0), sizeof(int));

        if ((nSize > 0)
            && ((int)pContext->m_CompressionBuffer.GetBufferLen() >= nSize))
        {
            pContext->m_DeCompressionBuffer.ClearBuffer();
            pContext->m_DeCompressionBuffer.Write(
                pContext->m_CompressionBuffer.GetBuffer(m_headerlength),
                nSize - m_headerlength,
                1,
                pContext->m_password);

            m_pNotifyProc(pContext, NC_RECEIVE_COMPLETE);
            pContext->m_CompressionBuffer.Delete(nSize);
        }
        else
        {
            break;
        }
    }

    return HR_OK;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

TCP 和 UDP 的差异可以这样记：

对照项 TCP UDP
服务对象 CTcpPullServerPtr CUdpArqServerPtr
上下文创建 OnAccept OnHandShake
收包数据来源 Fetch(dwConnID, pData, iLength) 回调参数 pData
分片大小 MAX_SEND_BUFFER 4000
静默检测 依赖关闭事件 额外心跳线程
检测重点 长连接、交互小包、固定包头 周期心跳、ARQ 重传、UDP 长会话

# 13. 发送路径：ISocketBase::Send

上层功能窗口调用发送时，通常只拿到 ClientContext。至于这条连接走 TCP 还是 UDP，由 ISocketBase 判断。

// 源码位置：主控\Quick\ISocketBase.cpp:54-67
void ISocketBase::Send(ClientContext* pContext, LPBYTE lpData, UINT nSize)
{
    if (!pContext)
        return;

    switch (pContext->switchsocket)
    {
    case tcp:
        // 防御分析：TCP 连接由 CHpTcpServer 负责打包和分片发送。
        ((CHpTcpServer*)pContext->m_server)->Send(pContext, lpData, nSize);
        break;

    case udp:
        // 防御分析：UDP 连接由 CHpUdpServer 负责打包和分片发送。
        ((CHpUdpServer*)pContext->m_server)->Send(pContext, lpData, nSize);
        break;

    default:
        break;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

这段代码本身不复杂，但安全意义很大：它是很多功能窗口进入网络层的共同边界。合法软件改造时，应优先在这里增加：

改造点 说明
命令白名单 哪些功能允许发送，哪些功能必须禁用
连接权限 当前用户是否允许操作该连接
数据大小限制 防止异常大包、批量发送、误传敏感数据
审计日志 记录时间、连接、功能、大小、结果
速率限制 防止高频命令或异常自动化行为

# 14. TCP/UDP 发送包结构和分片

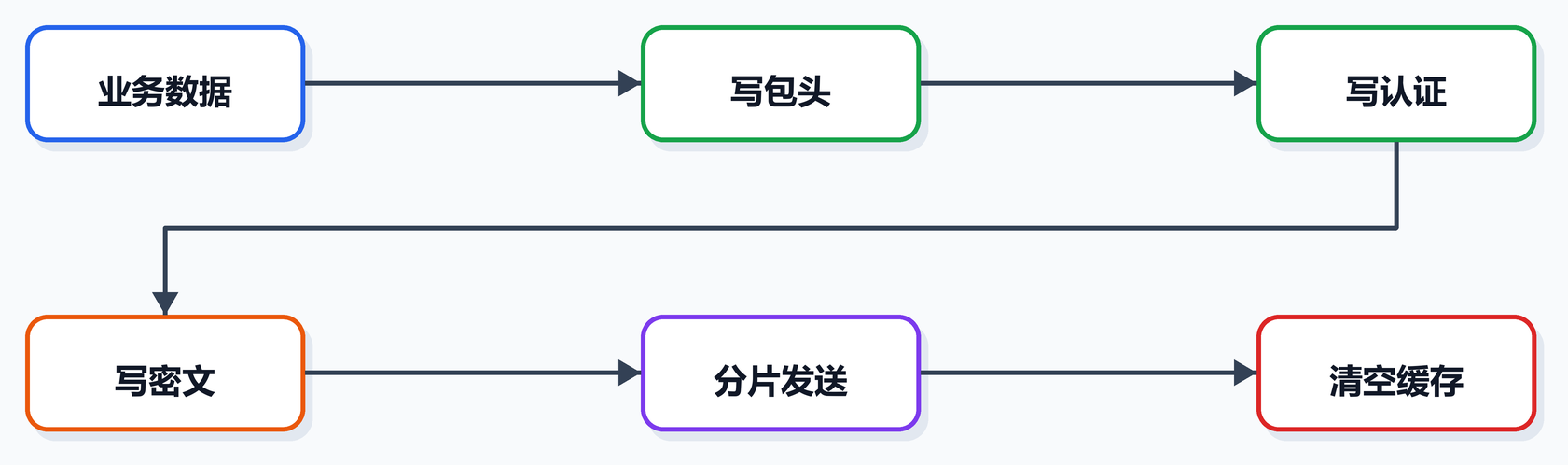

发送流程如下：

第 10 课图 5：发送和分片流程

TCP 发送节选：

// 源码位置：主控\Quick\HpTcpServer.cpp:256-273
void CHpTcpServer::Send(ClientContext* pContext, LPBYTE lpData, UINT nSize)
{
    if (pContext == NULL)
        return;

    if (pContext->IsConnect != 666)
        return;

    if (nSize > 0 && B_run)
    {
        pContext->m_allpack_send++;
        pContext->m_alldata_send += nSize;

        LONG nBufLen = nSize + m_headerlength;

        // 防御分析：网络包头包含总长度和固定认证/标识字段。
        pContext->m_WriteBuffer.Write((PBYTE)&nBufLen, 4);
        pContext->m_WriteBuffer.Write((PBYTE)pContext->m_password, 10);

        // 防御分析：业务数据进入加密/变换写入流程。
        pContext->m_WriteBuffer.Write(lpData, nSize, 1, pContext->m_password);

        SendWithSplit(
            pContext->m_Socket,
            pContext->m_WriteBuffer.GetBuffer(),
            pContext->m_WriteBuffer.GetBufferLen(),
            MAX_SEND_BUFFER);

        pContext->m_WriteBuffer.ClearBuffer();
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

UDP 发送结构类似，但分片大小是 4000。

// 源码位置：主控\Quick\HpUdpServer.cpp:249-266
void CHpUdpServer::Send(ClientContext* pContext, LPBYTE lpData, UINT nSize)
{
    if (pContext == NULL)
        return;

    if (pContext->IsConnect != 666)
        return;

    if (nSize > 0 && B_run)
    {
        LONG nBufLen = nSize + m_headerlength;
        pContext->m_WriteBuffer.Write((PBYTE)&nBufLen, 4);
        pContext->m_WriteBuffer.Write((PBYTE)pContext->m_password, 10);
        pContext->m_WriteBuffer.Write(lpData, nSize, 1, pContext->m_password);

        // 防御分析：UDP 分片固定使用 4000，容易形成流量侧特征。
        SendWithSplit(
            pContext->m_Socket,
            pContext->m_WriteBuffer.GetBuffer(),
            pContext->m_WriteBuffer.GetBufferLen(),
            4000);

        pContext->m_WriteBuffer.ClearBuffer();
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

分片发送节选：

// 源码位置：主控\Quick\HpTcpServer.cpp:276-309
BOOL CHpTcpServer::SendWithSplit(
    CONNID dwConnID,
    LPBYTE lpData,
    UINT nSize,
    UINT nSplitSize)
{
    int nSend = 0;

    if (nSize >= nSplitSize)
    {
        UINT nSendRetry = nSize / nSplitSize;
        for (UINT i = 0; i < nSendRetry; i++)
        {
            // 防御分析：大包会被拆成固定大小片段，流量侧可观察连续分片。
            BOOL rt = m_TcpServer->Send(dwConnID, lpData, nSplitSize);
            if (rt == FALSE)
                return FALSE;

            lpData += nSplitSize;
            nSend += nSplitSize;
        }

        if (nSize - nSend > 0)
            m_TcpServer->Send(dwConnID, lpData, nSize - nSend);
    }
    else
    {
        m_TcpServer->Send(dwConnID, lpData, nSize);
    }

    return TRUE;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

发送侧的防御分析：

行为 检测意义
固定包头 可用于协议指纹，但不能只依赖单点特征
包长字段 可用于识别异常大包或长度异常
固定分片大小 TCP 约 64KB 分片，UDP 约 4000 字节分片
发送统计字段 可用于主控端自身审计或改造日志
清空发送缓存 失败路径是否也清理，是稳定性审计点

# 15. 断开连接和空闲池复用

网络断开后，源码会解绑连接 ID，通知主框架，再把上下文放回空闲池。

// 源码位置：主控\Quick\HpTcpServer.cpp:215-226
EnHandleResult CHpTcpServer::OnClose(
    ITcpServer* pSender,
    CONNID dwConnID,
    EnSocketOperation enOperation,
    int iErrorCode)
{
    ClientContext* pContext = NULL;

    // 防御分析：断开时先解除连接 ID 与上下文的绑定。
    if (m_TcpServer->GetConnectionExtra(dwConnID, (PVOID*)&pContext)
        && pContext != nullptr)
        m_TcpServer->SetConnectionExtra(dwConnID, NULL);

    if (!pContext)
        return HR_OK;

    pContext->IsConnect = 888;
    m_pNotifyProc(pContext, NC_CLIENT_DISCONNECT);
    MovetoFreePool(pContext);
    return HR_OK;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

空闲池复用节选：

// 源码位置：主控\Quick\HpTcpServer.cpp:228-246
void CHpTcpServer::MovetoFreePool(ClientContext* pContext)
{
    if (pContext->PictureSize != 0)
    {
        pContext->PictureSize = 0;
        SAFE_DELETE_AR(pContext->ScreenPicture);
    }

    // 防御分析：清理 UI 指针、状态和缓冲区，避免下一条连接继承旧状态。
    pContext->pView = NULL;
    pContext->m_bIsMainSocket = FALSE;
    pContext->m_CompressionBuffer.FreeBuffer();
    pContext->m_WriteBuffer.FreeBuffer();
    pContext->m_DeCompressionBuffer.FreeBuffer();

    m_clcs.lock();
    m_listFreePool.AddTail(pContext);
    m_clcs.unlock();
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

审计重点：

检查项 说明
是否解绑连接 ID SetConnectionExtra(dwConnID, NULL)
是否改状态 IsConnect = 888 表示不再可用
是否通知主框架 NC_CLIENT_DISCONNECT
是否释放缓存 三个 CBuffer 都要清理
是否释放图片 ScreenPicture 要释放
是否清理 UI 指针 否则可能出现悬空窗口指针
空闲池是否加锁 多线程复用必须加锁

# 16. 网络层的关键风险点

网络层本身不一定执行业务，但它决定了攻击面和检测面。对企业和安全学习者来说，本课最重要的是把风险点标出来。

风险点 源码表现 防御建议
开放监听 Start("0.0.0.0", nPort) 记录进程、端口、协议、启动时间
长连接 ClientContext 长期绑定连接 ID 监控长连接、空闲时长和连接频率
固定包头 4 字节长度 + 10 字节标识 结合流量统计，不单独依赖明文特征
弱认证字段 m_password 固定偏移 合法改造应使用强认证和完整性校验
大包分片 MAX_SEND_BUFFER、4000 检测连续分片和异常大数据传输
空闲池复用 m_listFreePool 防止旧状态、旧指针、旧缓存残留
高风险分支 NC_SEND_SHELCODE_* 只做阻断和审计，不在生产环境启用
网络线程触碰 UI 通过 NotifyProc 间接到窗口 应投递到 UI 线程，避免崩溃和竞态

# 17. 企业检测模型

网络通信不能只看一个点。更可靠的方法是把主机、网络、内存和日志事件串起来。

第 10 课图 6：网络通信检测关联

# 17.1 主机侧检测点

检测点 说明
进程监听端口 是否出现未知进程监听 TCP/UDP
绑定地址 是否绑定 0.0.0.0 或所有网卡
父进程 是否由异常路径或脚本启动
模块加载 是否加载 HPSocket、插件 DLL 或异常网络库
线程行为 是否存在周期性心跳线程或高频网络线程

# 17.2 网络侧检测点

检测点 说明
长连接 长时间保持、低频交互、周期性数据
固定包头 包长字段、固定认证字段、稳定偏移
分片行为 TCP 大块分片、UDP 4000 字节附近分片
心跳周期 约 30 秒静默检测或周期事件
协议混用 同进程同时提供 TCP/UDP 服务

# 17.3 内存侧检测点

检测点 说明
连接上下文 类似 ClientContext 的长期状态对象
收发缓存 大量 CBuffer、压缩/解压缓存
高风险回调码 与 shellcode、动态加载、插件传输相关的事件
可执行内存 如果后续出现动态执行，应提高等级

# 17.4 构建链检测点

检测点 说明
HPSocket 依赖 是否引入网络通信库
Debug/Release 差异 包头长度、保护宏、日志输出可能不同
插件编译产物 是否存在大量功能 DLL
自动化构建脚本 是否打包网络端口、协议和插件配置

# 18. 容易误报的来源

企业检测不能把“使用 HPSocket”直接判定为恶意。很多合法软件也会使用网络库和长连接。

误报来源 区分方法
合法 IM 软件 有明确签名、固定厂商、公开协议或可解释域名
运维代理 有资产登记、访问控制、操作审计
游戏或实时应用 流量频率高但业务场景明确
远程协助工具 有用户确认、会话日志、厂商签名
内网监控系统 有固定部署清单和管理端资产

更可靠的判断方式是事件关联：

未知进程监听 + 长连接 + 固定包头 + 插件 DLL 传输 + 高风险内存行为

多个信号同时出现，可信度才会显著提高。

# 19. 合法软件改造建议

如果把这类网络框架改造成合法远程管理或教学实验工具，至少要做这些改造：

改造项 建议
身份认证 使用标准认证机制，不依赖固定偏移字段
传输加密 使用标准 TLS，避免自定义弱加密
命令授权 所有命令必须做权限校验
审计日志 记录操作者、连接、命令、数据大小、结果
插件可信链 插件必须签名、校验哈希和版本
网络暴露 默认只监听本机或受控网段
速率限制 限制高频命令和大包传输
异常处理 GetConnectionExtra 失败后立即退出
UI 线程隔离 网络线程只投递消息，不直接操作窗口
安全默认值 高危功能默认关闭，需要显式授权

# 20. 新手常见误区

误区 正确认识
OnReceive 一次就是一个完整命令 不一定，必须靠长度字段和缓存判断完整包
TCP 比 UDP 一定安全 TCP 只是可靠传输，不等于安全
UDP 没有连接 UDP ARQ 可以在库层维护类似连接 ID 的上下文
有密码字段就安全 固定偏移字段不是强认证
分片只是性能问题 分片大小和频率也是网络检测特征
网络层不懂业务就没风险 网络层决定暴露面、回调面和数据入口

# 21. 本课小结

本课从源码角度拆解了主控端网络通信模型：

  1. ISocketBase 是统一入口，负责创建 TCP/UDP 服务和统一发送。
  2. CHpTcpServer 在 OnAccept 创建连接上下文，收包时用 Fetch 取数据。
  3. CHpUdpServer 在 OnHandShake 创建连接上下文，并有静默连接检测线程。
  4. ClientContext 是连接状态核心，保存连接 ID、缓存、协议类型、认证字段和业务绑定。
  5. 收包逻辑先进入 m_CompressionBuffer，完整包到齐后才写入 m_DeCompressionBuffer。
  6. 发送逻辑会写入长度字段、认证字段和业务数据，再按固定大小分片。
  7. 企业检测要把监听、长连接、包头、心跳、分片、插件和内存行为关联起来。

下一课会继续往上走，讲“协议与命令分发机制”：网络层拼出完整业务包后，主控端如何根据 TOKEN_* 判断这是上线、文件、屏幕、键盘、注册表还是插件相关数据。

# 22. 合法练习题

  1. 在不运行样本的前提下，画出 ISocketBase::Addserver -> CHpTcpServer::Initialize -> OnAccept 的调用链。
  2. 对比 CHpTcpServer::OnReceive 和 CHpUdpServer::OnReceive，列出二者相同和不同的地方。
  3. 从 ClientContext 中挑出 5 个字段，说明它们分别属于连接、缓存、状态、统计还是 UI 绑定。
  4. 写一份防御侧审计记录模板，记录监听端口、协议、连接数、收发字节数和断开原因。
  5. 设计一条企业检测思路：如何把“未知进程监听端口”和“固定周期 UDP 心跳”关联起来。
  6. 检查 GetConnectionExtra 失败后的处理逻辑，说明为什么空指针检查很重要。
  7. 思考合法远程管理软件应如何替换 m_password 这种固定偏移字段。
  8. 用表格整理 TCP 和 UDP 两条链路的回调函数，不需要运行程序。

安全工程知识交流加wx：easy_coder，黑灰产勿扰，企业单位合作请出示有效证件。

上次更新: 2026/07/14, 19:37:40
第 9 课：主控内嵌日志进程与通信机制
第 11 课：协议与命令分发机制

社区交流

讨论与留言

前往 GitHub Issues →

本留言区仅对应当前文章，欢迎补充观点、提出问题或帮助修正文中疏漏。 留言由 GitHub/Gitalk 提供，需要使用 GitHub 登录。

最近更新
第 1 课：专栏导论与安全边界
07-01
第 3 课：安装编译与调试环境
07-01
第 4 课：第三方库下载、编译与依赖管理
07-01
更多文章>

Copyright © 2024-2026 沪ICP备2023015129号 张小方 版权所有
