第 24 课:推流到服务器 —— RTMP 协议

嘿,我是小方。 上一课我们把编码包写成了硬盘上的文件(录制)。这一课换个终点:把同样的包,实时发到远端的直播服务器,让全世界看到 —— 这就是"直播推流"。 中间隔着一个网络协议:RTMP。这一课我照例先铺背景:直播的数据到底发去哪、RTMP 是什么(以及为什么 Flash 都死了它还活着)、几个绕不开的网络词(TCP/服务器/握手/推流码)、推流和录制的本质区别 —— 然后再进源码,看 rtmp_output 怎么连服务器、怎么把一个个包推出去、网络卡了又怎么"丢帧保命"(第 18 课埋的伏笔,这一课兑现)。零网络基础也能跟上。

---

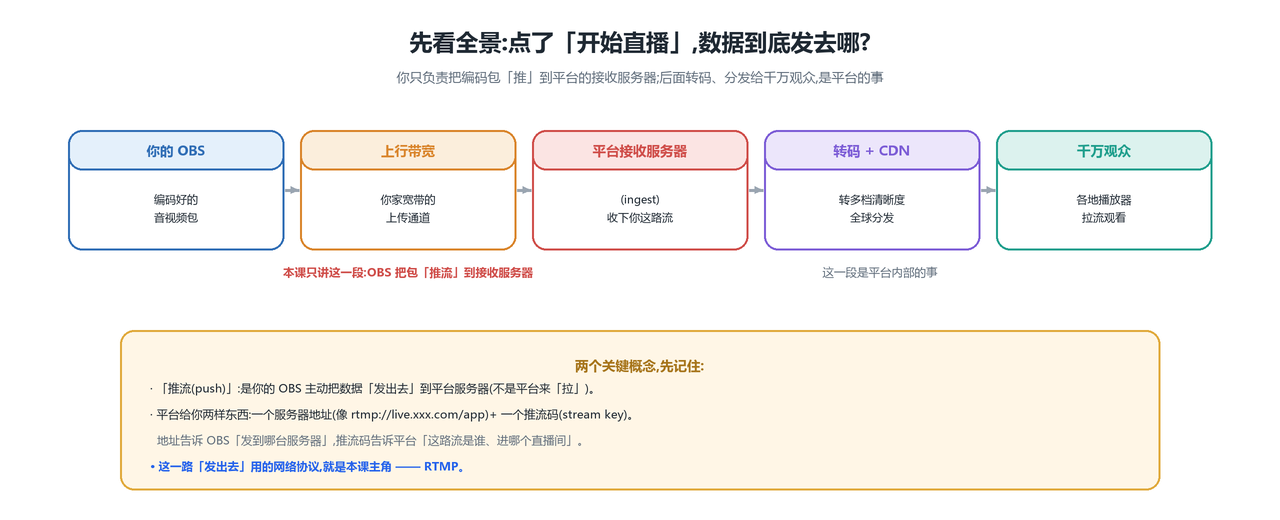

24.1 先看全景:点了"开始直播",数据发去哪?

📍我们在哪:流水线的最后一步——"送出"。录制是送到本地硬盘(L23),推流是送到远端服务器。先看这条路的全貌。

你点"开始直播",数据并不是直接飞到观众屏幕上,中间要过好几道:

你的 OBS(编码好的包)→ 你家宽带的上行 → 平台的接收服务器(ingest)→ 平台转码 + CDN 分发 → 千万观众。

本课只讲第一段:OBS 把包"推"到平台的接收服务器。 后面的转码、全球分发,是平台内部的事,和 OBS 无关。

两个关键概念先记住:

• "推流(push)":是你的 OBS 主动把数据发出去到平台服务器(不是平台来"拉")。
• 平台给你两样东西:一个服务器地址(像 rtmp://live.xxx.com/app)+ 一个推流码(stream key)。地址告诉 OBS"发到哪台服务器",推流码告诉平台"这路流是谁、进哪个直播间"。

而这一路"发出去"用的网络协议,就是本课主角 —— RTMP。

---

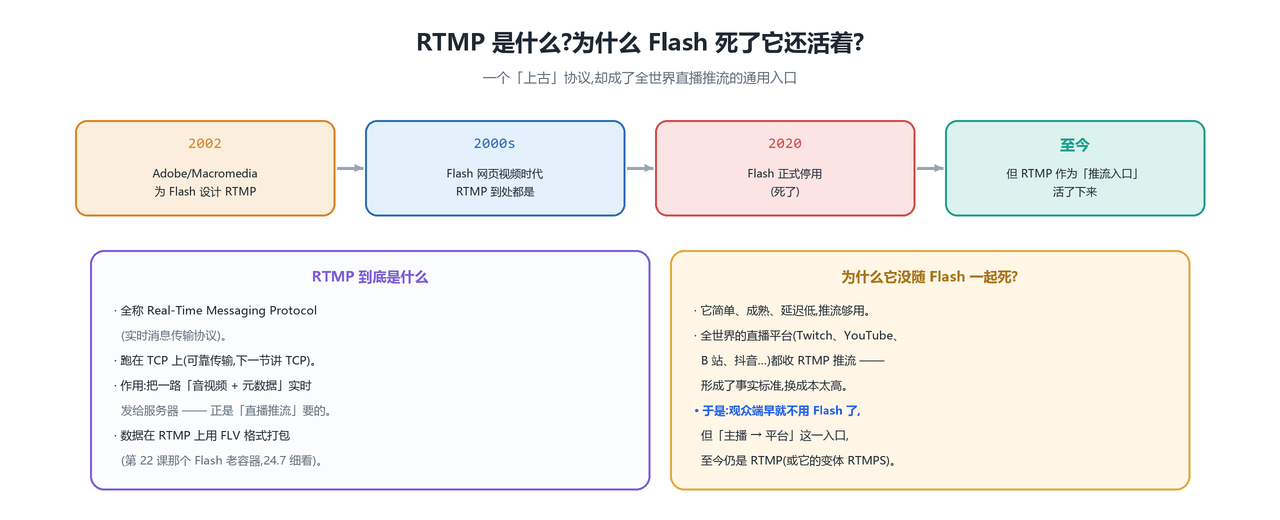

24.2 RTMP 是什么?为什么 Flash 死了它还活着?

📍为什么讲这个:上一节说"用 RTMP 发出去"。可 RTMP 是个什么东西、你为什么会在直播设置里到处看到它?这得从它的身世说起。

RTMP 全称 Real-Time Messaging Protocol(实时消息传输协议),是 2002 年 Adobe/Macromedia 为 Flash 设计的。它跑在 TCP 上(下一节讲 TCP),作用是把一路"音视频 + 元数据"实时发给服务器 —— 正是"直播推流"要的。数据在 RTMP 上用 FLV 格式打包(第 22 课那个 Flash 老容器,24.7 细看)。

有意思的是:Flash 在 2020 年正式停用、彻底死了,RTMP 却活了下来。 为什么?

• 它简单、成熟、延迟低,推流够用;
• 全世界的直播平台(Twitch、YouTube、B 站、抖音……)都收 RTMP 推流 —— 形成了事实标准,换成本太高。

于是就出现一个有趣的局面:观众端早就不用 Flash 了(现在都是 HLS/DASH 等现代技术),但**"主播 → 平台"这一入口**,至今仍是 RTMP(或它的加密变体 RTMPS)。所以你学推流,绕不开它。

---

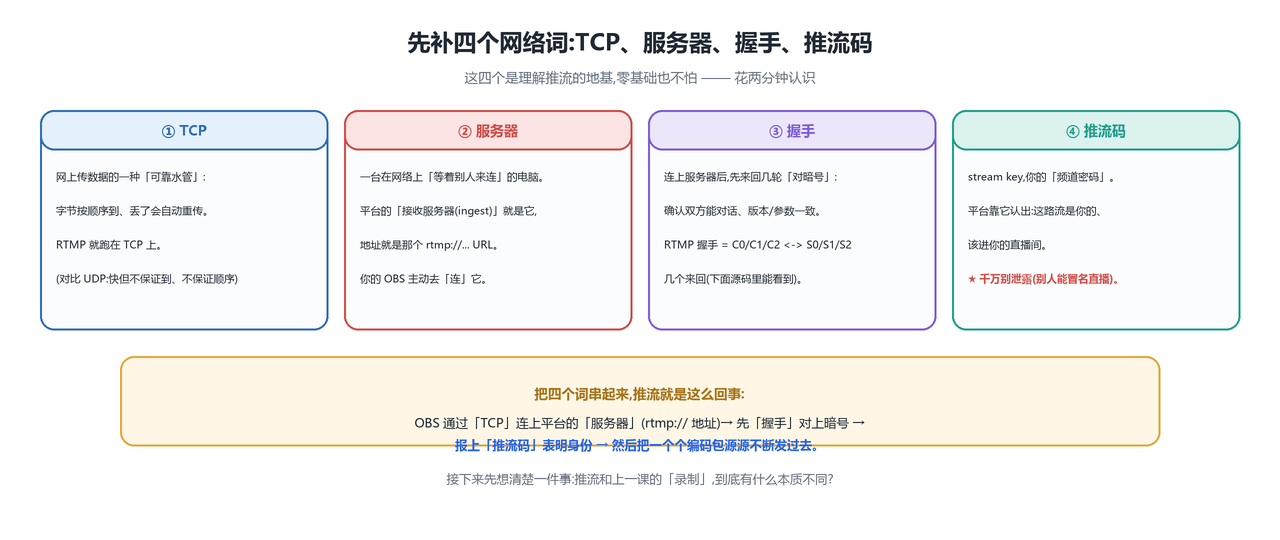

24.3 先补四个网络词:TCP、服务器、握手、推流码

📍为什么现在讲这个:后面源码里会反复出现 TCP、连服务器、握手、推流码。零基础的话,这四个词先讲清,后面就顺了(和第 23 课开头补"进程/管道"一个道理)。

• ① TCP:网上传数据的一种**"可靠水管"** —— 字节按顺序到、丢了会自动重传。RTMP 就跑在 TCP 上。(对比 UDP:快,但不保证到、不保证顺序。)
• ② 服务器:一台在网络上**"等着别人来连"的电脑**。平台的"接收服务器(ingest)"就是它,地址就是那个 rtmp://... URL;你的 OBS 主动去"连"它。
• ③ 握手(handshake):连上服务器后,先来回几轮"对暗号",确认双方能对话、版本/参数一致。RTMP 握手 = C0/C1/C2 <-> S0/S1/S2 几个来回(下面源码里能看到)。
• ④ 推流码(stream key):你的**"频道密码"**。平台靠它认出:这路流是你的、该进你的直播间。⚠️ 千万别泄露 —— 别人拿到就能冒名往你的直播间推流。

把四个词串起来,推流就是这么回事:OBS 通过 TCP 连上平台的服务器(rtmp:// 地址)→ 先握手对上暗号 → 报上推流码表明身份 → 然后把一个个编码包源源不断发过去。

接下来先想清楚一件事:推流和上一课的"录制",到底有什么本质不同?

---

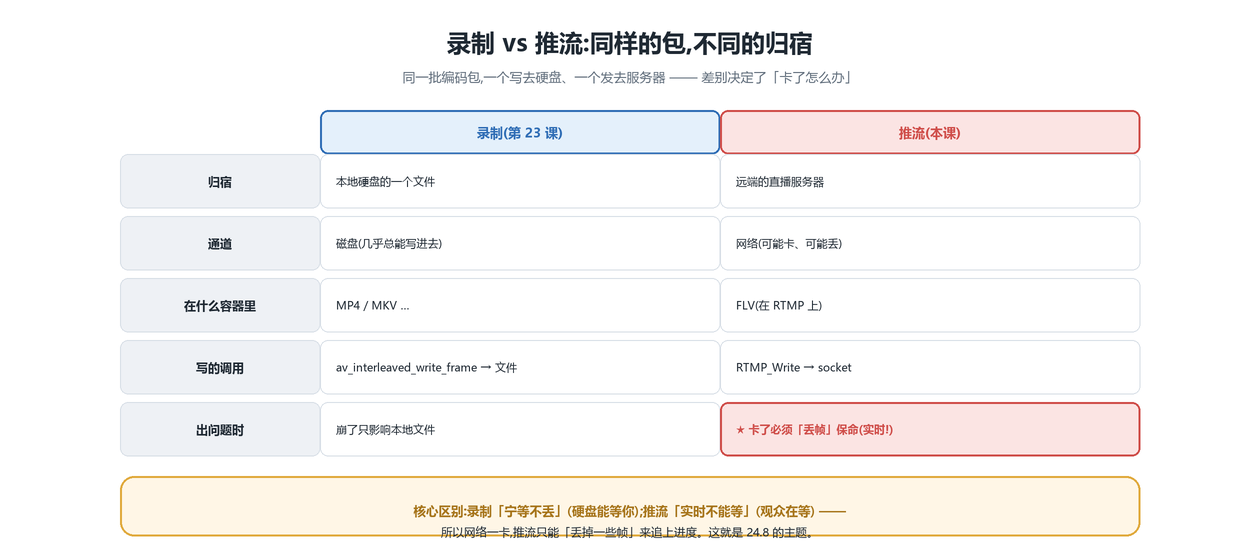

24.4 录制 vs 推流:同样的包,不同的归宿

📍承上启下:L23 录制、本课推流,拿到的是同一批交织好的编码包。差别全在"送到哪、怎么送"—— 而这个差别,决定了后面"网络卡了怎么办"。

	录制(第 23 课)	推流(本课)
归宿	本地硬盘的一个文件	远端的直播服务器
通道	磁盘(几乎总能写进去)	网络(可能卡、可能丢)
在什么容器里	MP4 / MKV …	FLV(在 RTMP 上)
写的调用	av_interleaved_write_frame → 文件	RTMP_Write → socket
出问题时	崩了只影响本地文件	卡了必须"丢帧"保命(实时!)

核心区别:录制"宁等不丢"(硬盘能等你);推流"实时不能等"(观众在等)。 磁盘几乎总能把缓冲写进去,大不了慢一点;但网络一旦跟不上,你不能让观众无限等 —— 只能"丢掉一些帧"来追上进度(24.8 的主题)。

看清了终点和约束,现在进代码,从"连上服务器"开始。

---

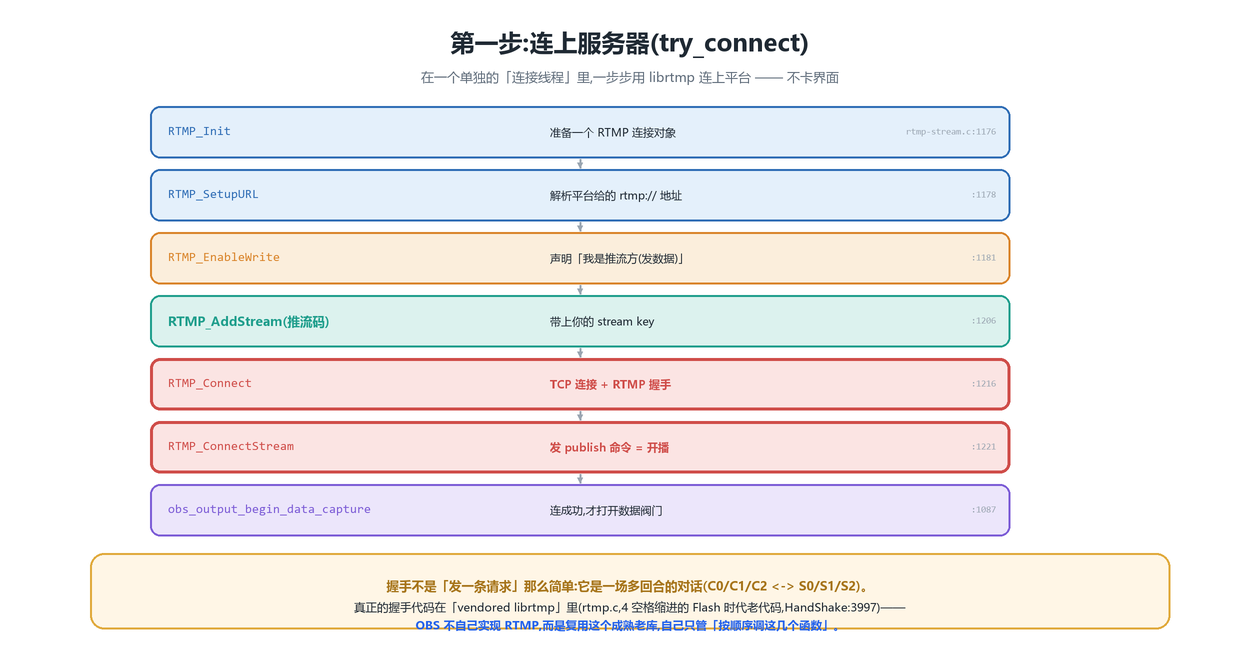

24.5 第一步:连上服务器(try_connect)

📍进代码了:rtmp_output(第 22 课那个带 SERVICE 标志的输出)。它的 .start 不直接连,而是开一个"连接线程"(网络连接可能慢,不能卡界面),线程里一步步用 librtmp 连上平台。

rtmp_stream_start(rtmp-stream.c:1397)先 pthread_create 一个 connect_thread;线程里 init_connect(:1231)从绑定的 obs_service 取出服务器地址 + 推流码(obs_service_get_connect_info,:1259),再调 try_connect(:1164)真正连。try_connect 里的 librtmp 调用,按顺序:

// plugins/obs-outputs/rtmp-stream.c，try_connect(抽调用)
RTMP_Init(&stream->rtmp);                          // 准备连接对象        :1176
RTMP_SetupURL(&stream->rtmp, stream->path.array);  // 解析 rtmp:// 地址   :1178
RTMP_EnableWrite(&stream->rtmp);                   // 声明「我是推流方」   :1181
RTMP_AddStream(&stream->rtmp, stream->key.array);  // 带上推流码          :1206
if (!RTMP_Connect(&stream->rtmp, NULL))            // ★ TCP 连接 + RTMP 握手  :1216
	return OBS_OUTPUT_CONNECT_FAILED;
if (!RTMP_ConnectStream(&stream->rtmp, 0))         // ★ 发 publish = 开播  :1221
	return OBS_OUTPUT_INVALID_STREAM;
return init_send(stream);                           // 连成功 → 准备发送     :1228

• RTMP_Connect(:1216) 是关键:它建立 TCP 连接 + 完成 RTMP 握手。
• RTMP_ConnectStream(:1221) 发出 publish 命令,告诉服务器"我要开始推这路流了"。
• 全部成功后,init_send 里才调 obs_output_begin_data_capture(:1087) —— 连上了,才打开数据阀门,让编码包开始流进来。

🔧 握手不是"发一条请求"那么简单:它是一场多回合的对话(C0/C1/C2 <-> S0/S1/S2,再加 AMF connect 命令)。(这里的 AMF = Action Message Format,是 RTMP 用来传命令/元数据的消息格式;和第 20 课那个 AMD 显卡编码器 AMF 是两码事,别搞混。)真正的握手代码在 vendored librtmp(plugins/obs-outputs/librtmp/rtmp.c,4 空格缩进的 Flash 时代老代码,HandShake 在 :3997,RTMP_Connect 在 :1037,里面还设了 TCP_NODELAY 降低延迟 :925)。OBS 自己不实现 RTMP,而是复用这个成熟老库 —— 自己只管"按顺序调这几个函数"(又是"复用轮子"的思路,和把编码交给 x264、封装交给 libavformat 一脉相承)。

连上了,怎么把包发出去?

---

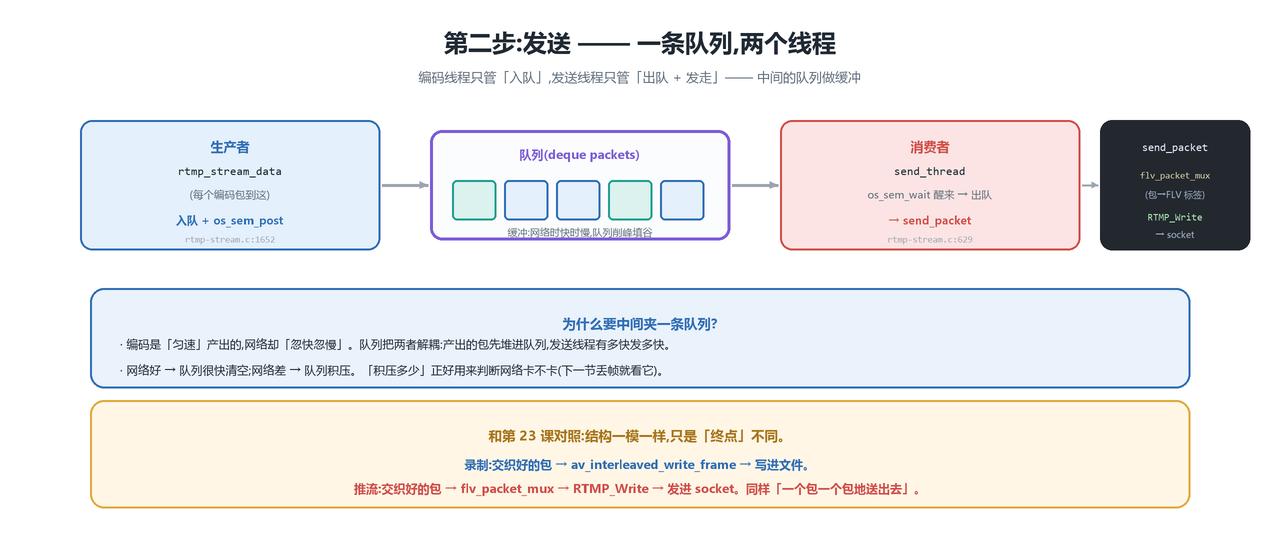

24.6 第二步:发送 —— 一条队列,两个线程

📍接上一节:阀门打开后,编码包开始涌进来。但"收包"和"发包"的速度不一样(网络忽快忽慢),所以中间夹一条队列缓冲。

这是一个经典的生产者 / 消费者结构:

• 生产者 rtmp_stream_data(:1652):引擎交织好的每个编码包到达这里(它就是 obs_output_info 里注册的 .encoded_packet 回调)。它把包入队(deque_push_back 进 stream->packets,:1412)+ os_sem_post 唤醒发送线程(:1712)。
• 队列 stream->packets:一个环形缓冲(deque)。网络时快时慢,它削峰填谷。
• 消费者 send_thread(:629):os_sem_wait 醒来(:639)→ 出队(:647)→ 调 send_packet(:669)。

send_packet(:399)就是"把一个包发到服务器"这一步:

// plugins/obs-outputs/rtmp-stream.c，send_packet(抽骨架)
flv_packet_mux(packet, ..., &data, &size, is_header);  // ① 包 → FLV 标签(字节)  :408
ret = RTMP_Write(&stream->rtmp, (char *)data, (int)size, 0);  // ② 推上 socket    :414
stream->total_bytes_sent += size;                       //    记账                :422

和第 23 课对照,结构一模一样,只是"终点"不同:

• 录制:交织好的包 → av_interleaved_write_frame → 写进文件;
• 推流:交织好的包 → flv_packet_mux → RTMP_Write → 发进 socket。

为什么中间要夹一条队列? 因为编码是"匀速"产出的,网络却"忽快忽慢"。队列把两者解耦:产出的包先堆进队列,发送线程有多快发多快。而"队列积压了多少",正好用来判断网络卡不卡 —— 这就是 24.8 丢帧的依据。

先看看 flv_packet_mux 到底把包包成了什么样。

---

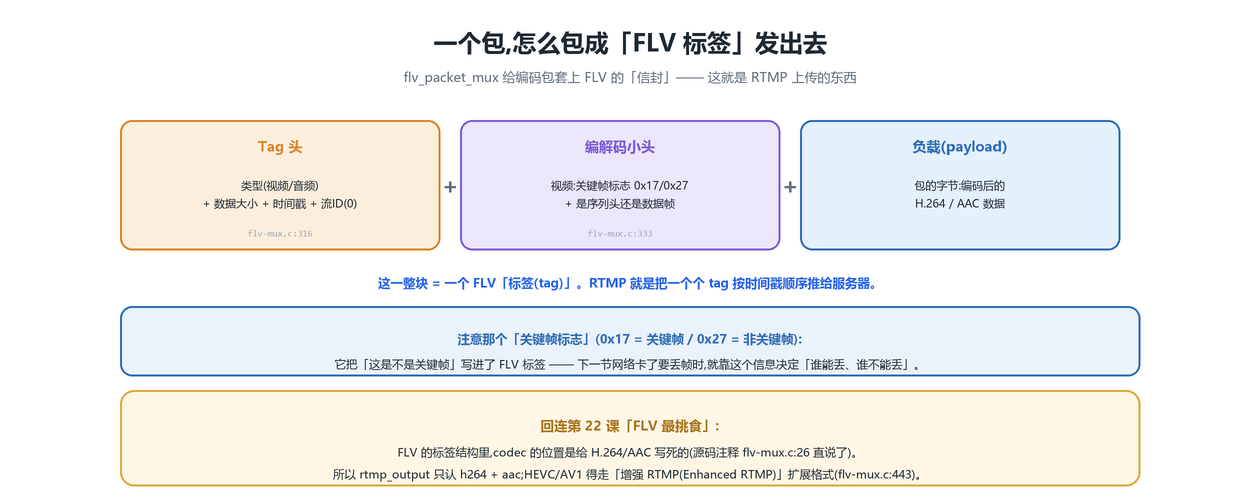

24.7 一个包,怎么包成"FLV 标签"发出去

📍接上一节:send_packet 调的 flv_packet_mux,把编码包套上 FLV 的"信封"。这就是 RTMP 上真正传输的东西。

flv_packet_mux(flv-mux.c:372)给一个 encoder_packet 套上三层,组成一个 FLV 标签(tag):

• Tag 头:类型(视频/音频)+ 数据大小 + 时间戳 + 流 ID(flv-mux.c:316 起);
• 编解码小头:视频是 5 个字节,含关键帧标志和"是序列头还是数据帧"(flv-mux.c:333);
• 负载(payload):包的字节(编码后的 H.264 / AAC 数据)。

RTMP 就是把一个个 tag 按时间戳顺序推给服务器。

注意视频 tag 里那个关键帧标志(源码 flv-mux.c:333):

// plugins/obs-outputs/flv-mux.c:333(视频 tag 的 5 个额外字节)
s_w8(s, packet->keyframe ? 0x17 : 0x27);  // 0x17=关键帧 / 0x27=非关键帧
s_w8(s, is_header ? 0 : 1);               // 0=序列头(SPS/PPS)/ 1=普通数据帧
s_wb24(s, ct_offset_ms);                  // 合成时间偏移(B 帧用)
s_write(s, packet->data, packet->size);   // 负载

它把"这是不是关键帧"明明白白写进了 FLV 标签 —— 下一节网络卡了要丢帧时,就靠这个信息决定"谁能丢、谁不能丢"。

💡 回连第 22 课"FLV 最挑食":FLV 的标签结构里,codec 的位置是给 H.264/AAC 写死的(源码注释 flv-mux.c:26 直说了 "hard-coded to h264 and aac")。所以 rtmp_output 只认 h264 + aac(encoded_video_codecs = "h264;av1"、encoded_audio_codecs = "aac",rtmp-stream.c:1805);HEVC/AV1 得走 "增强 RTMP(Enhanced RTMP)" 扩展格式(flv_packet_ex,flv-mux.c:443)才能塞进去。这就是"FLV 挑食"在代码里的真相。

---

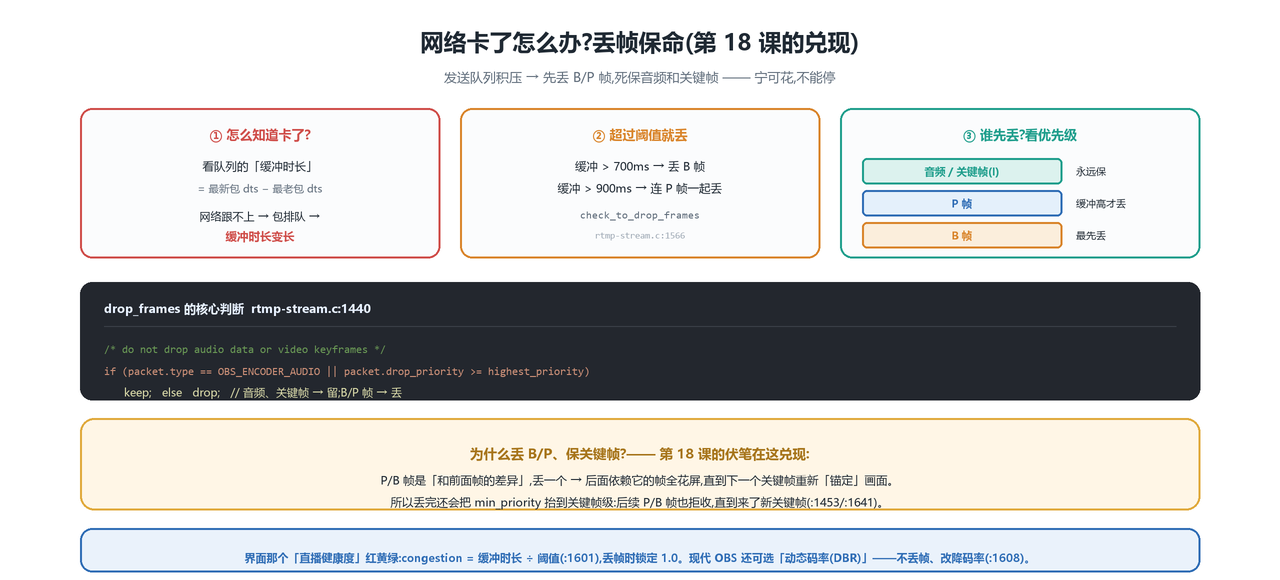

24.8 网络卡了怎么办?丢帧保命(第 18 课的兑现)

📍高潮一节:24.4 说过推流"实时不能等"。现在看它具体怎么"丢帧"——而且丢得很讲究,正是第 18 课 I/P/B 帧知识的兑现。

三步:

① 怎么知道卡了? 看发送队列的**"缓冲时长"** = 最新包的 dts − 最老包的 dts。网络跟不上 → 包排队 → 缓冲时长变长。(和磁盘不同:磁盘几乎总能排空队列,网络卡住时队列会无限涨,所以必须丢。)

② 超过阈值就丢(check_to_drop_frames,:1566):

• 缓冲 > 700ms → 丢 B 帧;
• 缓冲 > 900ms → 连 P 帧一起丢(两道阈值,:1321/:1719)。

③ 谁先丢?看优先级(drop_frames,:1421)—— 这是核心:

// plugins/obs-outputs/rtmp-stream.c:1440
/* do not drop audio data or video keyframes */
if (packet.type == OBS_ENCODER_AUDIO || packet.drop_priority >= highest_priority)
	keep;   // 音频、关键帧 → 留
else
	drop;   // B/P 帧 → 丢

音频永远不丢、关键帧(I)永远保留、先丢 B 帧、再丢 P 帧。 优先级来自编码包的 drop_priority(第 18 课那个 encoder_packet.drop_priority,obs-encoder.h:136;NAL 优先级 0~3,obs-nal.h:27)。

为什么这么丢?—— 第 18 课的伏笔在这兑现😛/B 帧是"和前面帧的差异",丢一个,后面依赖它的帧就全花屏,直到下一个关键帧重新"锚定"画面。所以丢完还会把 min_priority 抬到关键帧级(:1453):后续 P/B 帧也拒收,直到来了新关键帧才恢复(:1641)——反正它们已经解不出正确画面,收了也没用,不如腾出带宽。而音频丢一点点就是可闻的"咔哒"、且音频码率很小(第 21 课),所以死保音频。

🔧 界面上那个"直播健康度"红黄绿灯,就是这里算出来的 congestion(0~1)= 缓冲时长 ÷ 阈值(:1601),丢帧时锁定 1.0(get_congestion 回调,:1780/:1819)。另外:现代 OBS 还提供**"动态码率(DBR)"选项 —— 网络卡了不丢帧,而是主动降低编码码率**(:1608),画质降一点但不丢帧,是更平滑的做法。

---

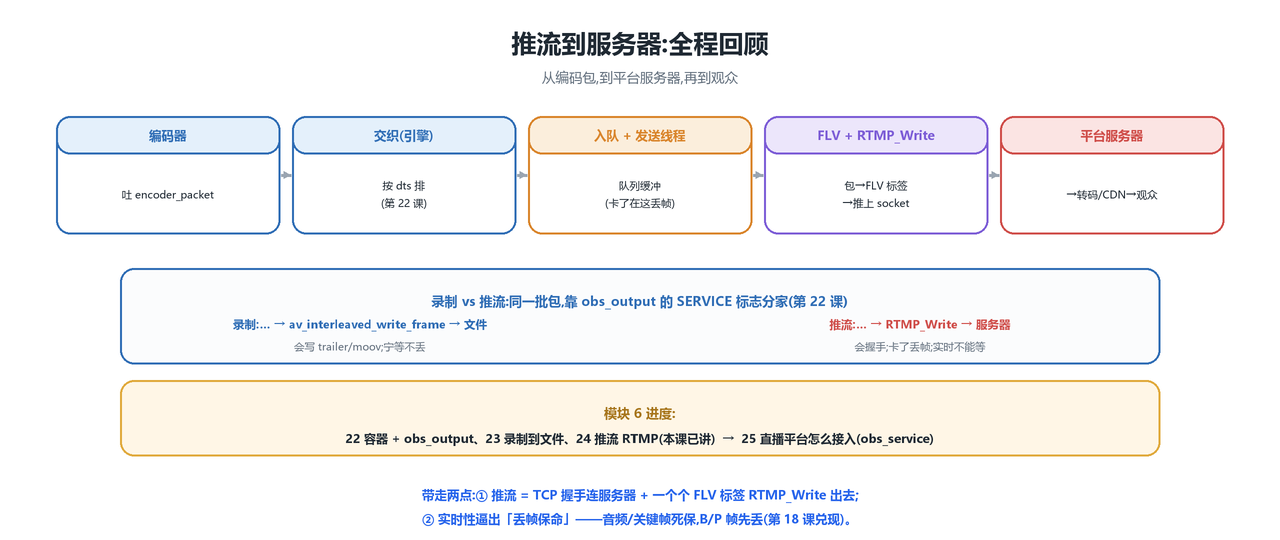

24.9 推流到服务器:全程回顾

把整条路串起来:

编码器(吐 encoder_packet)→ 交织(引擎按 dts 排,第 22 课)→ rtmp_stream_data 入队 → send_thread 出队 → flv_packet_mux(包→FLV 标签)→ RTMP_Write(推上 socket)→ 平台服务器 → 转码/CDN → 观众。

录制 vs 推流,同一批包,靠 obs_output 的 SERVICE 标志分家(第 22 课):

• 录制:… → av_interleaved_write_frame → 文件(会写 trailer/moov;宁等不丢);
• 推流:… → RTMP_Write → 服务器(会握手;卡了丢帧;实时不能等)。

带走两点:① 推流 = TCP 握手连服务器 + 一个个 FLV 标签 RTMP_Write 出去;② 实时性逼出"丢帧保命"—— 音频/关键帧死保,B/P 帧先丢(第 18 课兑现)。

---

24.10 本课小结

• 直播全景:OBS(编码包)→ 上行带宽 → 平台接收服务器(ingest)→ 转码/CDN → 观众。本课只讲第一段:OBS "推流(push)"到服务器。平台给你服务器地址(rtmp://)+ 推流码(stream key)。
• RTMP:Real-Time Messaging Protocol,2002 年 Adobe 为 Flash 设计,跑在 TCP 上,数据用 FLV 打包。Flash 死了它没死 —— 简单通用、所有平台都收,成了推流的事实标准入口(或加密的 RTMPS)。
• 四个网络词:TCP=可靠有序的字节水管(RTMP 跑在它上面);服务器=等连接的电脑(rtmp:// 地址);握手=连上后来回对暗号(C0/C1/C2 <-> S0/S1/S2);推流码=你的频道密码(别泄露)。
• 录制 vs 推流:同一批包,归宿不同 —— 硬盘文件(可靠、宁等不丢)vs 直播服务器(网络、实时不能等、卡了必须丢帧);写的调用 av_interleaved_write_frame vs RTMP_Write;容器 MP4/MKV vs FLV。
• 连接(try_connect,:1164):连接线程里 RTMP_Init→RTMP_SetupURL(解析 rtmp://)→RTMP_EnableWrite(我是推流方)→RTMP_AddStream(推流码)→**RTMP_Connect(TCP+握手,:1216)→RTMP_ConnectStream(publish 开播,:1221)**→成功后 obs_output_begin_data_capture(:1087)。握手实现在 vendored librtmp(rtmp.c,HandShake:3997),OBS 只管按序调用。
• 发送(生产者/消费者):rtmp_stream_data(:1652,.encoded_packet 回调)入队+os_sem_post(:1712)→ send_thread(:629)出队 → send_packet(:399)= flv_packet_mux(包→FLV 标签,:408)+ RTMP_Write(推 socket,:414)。队列缓冲解耦匀速编码与忽快忽慢的网络。
• FLV 标签:Tag 头(类型/大小/时间戳)+ 编解码小头(关键帧标志 0x17/0x27,flv-mux.c:333)+ 负载。FLV 只认 H.264/AAC(flv-mux.c:26 写死),HEVC/AV1 走增强 RTMP(:443)——回连第 22 课"FLV 挑食"。
• 丢帧保命(第 18 课兑现):缓冲时长(最新−最老 dts)> 阈值(700ms 丢 B / 900ms 连 P,check_to_drop_frames:1566)→ drop_frames(:1421)音频/关键帧死保,B/P 帧先丢(:1440);丢后 min_priority 抬到关键帧级,拒收后续 P/B 直到新关键帧(:1453/:1641)——因为丢一个 P/B 后面全花屏。congestion=缓冲/阈值喂给界面健康度(:1601/:1780);现代可选 DBR(降码率不丢帧,:1608)。

24.11 动手 / 观察(本课作业)

1. 找服务器地址和推流码:去你常用的平台(B 站/斗鱼/YouTube 直播后台)找到"推流地址(rtmp://…)"和"推流码",填进 OBS →"设置 → 直播"。体会"地址=连哪台服务器、推流码=你是谁"。
2. 看直播健康度:开始直播后,看 OBS 右下角的状态条(帧率/码率/掉帧)。如果家里上行不够,故意把视频码率调很高(如 20000),观察"掉帧"上升 —— 那就是本课的 drop_frames 在工作。
3. 理解为什么丢 P/B 不丢音频:用自己的话说清 —— 为什么网络卡时先丢 B/P 帧、死保关键帧和音频?丢一个 P 帧为什么会"花屏到下一个关键帧"?
4. RTMP vs RTMPS:查一下你的平台推流地址是 rtmp:// 还是 rtmps://,想想区别(提示:S = 加密,防推流码被中间人偷看)。
5. 翻源码:打开 plugins/obs-outputs/rtmp-stream.c,找 try_connect(:1164)里那串 RTMP_* 调用;再找 send_packet(:399)的 flv_packet_mux+RTMP_Write;最后看 drop_frames(:1440)那句"do not drop audio data or video keyframes"。

下一课预告

这一课里,OBS 从一个 obs_service 拿到了"服务器地址 + 推流码"。可这个 obs_service 是怎么来的?为什么你在 OBS 里选"B 站"或"Twitch",它就知道该往哪个服务器推、该用什么参数、甚至能一键授权登录?

第 25 课:直播平台是怎么接入的 —— obs_service —— 我们看 OBS 用 obs_service 这个抽象(又是一张登记表!)统一管理成百上千个直播平台:服务器列表、推荐码率、编码器限制怎么来的(rtmp-services 插件 + 一个 JSON 服务列表),以及"一键授权"背后的 OAuth。模块 6 的收官课。下节课见。

---
